Stemplede metalldeler har blitt essensielle i systemer der varmekontroll og strukturell støtte møtes. Fra monteringsbraketter til presise termiske grensesnitt er disse komponentene nå en standard i termisk følsomme enheter. De handler ikke bare om å forme former – de handler om å skape forutsigbare, stabile og skalerbare løsninger.
Denne artikkelen skisserer rollen til stemplede metalldeler i termisk håndtering og hvordan presisjonsstemplingsmetoder støtter denne rollen.

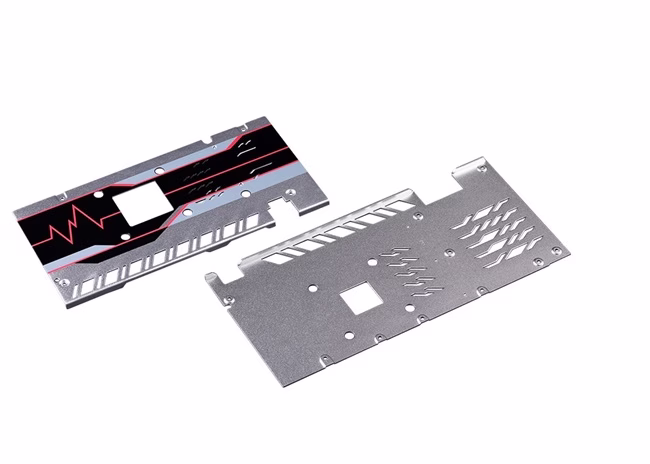

Stemplede metalldeler er komponenter som produseres ved å bruke høytrykksverktøy på flate metallplater, og forme dem til presise former. Disse formene bestemmes av stemplingsdyser – konstruerte støpeformer designet for å lage svært repeterbare geometrier. Prosessen lar produsenter raskt generere tusenvis av deler med nøyaktige dimensjoner, konsistent kvalitet og minimal variasjon mellom partier.
Disse delene er vanligvis laget av termisk responsive metaller som aluminium, kobber, messing eller rustfritt stål. Hvert av disse materialene gir unike fordeler for termiske systemer. Aluminium er for eksempel lett og leder varme godt, noe som gjør det egnet for batteribrett og HVAC-systemer. Kobber, kjent for sin eksepsjonelle ledningsevne, brukes ofte i høypresterende applikasjoner som varmespredere for kraftelektronikk. Rustfritt stål, selv om det er mindre ledende, gir overlegen mekanisk styrke og brukes ofte når korrosjonsbestandighet og strukturell stabilitet er prioritert.
I termiske sammenstillinger tjener stemplede deler en rekke funksjoner. Flate plater kan brukes til å legge termiske grensesnittmaterialer mellom to varmekilder. Bøyde eller formede braketter kan feste kjøleribber til kretskort eller fungere som kontaktpunkter mellom varme komponenter og kjøleskap. Selv tilsynelatende enkle tapper eller fjærarmer kan gi nok overflatekontakt til å lede varme inn i et chassis, vekk fra sensitiv elektronikk.
Det som gjør disse delene så integrerte er ikke bare materialet, men også formen. Overflateflathet, kantjustering og kontaktareal påvirker alle hvor effektivt varmen beveger seg gjennom et system. Dårlig formede eller ujevne deler kan fange luftlommer – noe som skaper varmepunkter og reduserer systemets pålitelighet. Derfor er stempling, som kontrollerer både form og dimensjonal integritet, en naturlig løsning for termisk design.
En annen kritisk faktor er skalerbarhet. Mange termiske applikasjoner – som kjølebrett for servere eller batterimoduler for elbiler – krever hundrevis av identiske deler. Stempling sikrer at hver enkelt oppfører seg likt under belastning, noe som hjelper ingeniører med å opprettholde termisk konsistens på tvers av systemer og forenkle valideringstesting.

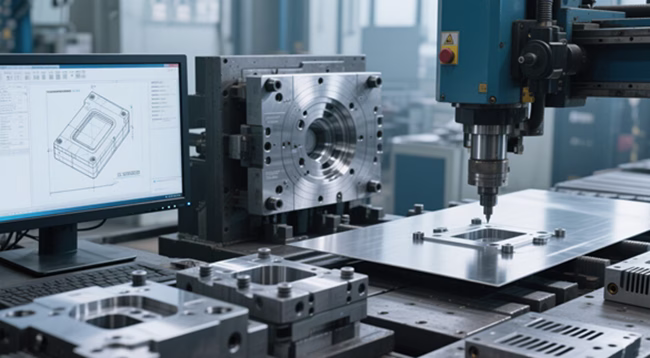

Reisen fra råmateriale til en funksjonell stemplet metalldel begynner lenge før det første presseslaget. Det starter med ingeniørdesign, hvor CAD-programvare brukes til å definere presise delgeometrier og ytelsesforventninger. Disse designene informerer deretter utviklingen av metallstempelformer – verktøy som vil forme alle funksjoner i det ferdige produktet.
Stemplingsformer er konstruert for å gjenspeile ikke bare de ytre dimensjonene til en del, men også dens kritiske toleranser, spenningspunkter og eventuelle termiske baner den må støtte. For termiske komponenter vektlegger verktøydesign ofte flate overflater og skarpe, konsistente hjørner. Disse funksjonene er nøkkelen til å maksimere overflatekontakt og sikre effektiv termisk overføring.
Når verktøyet er produsert – vanligvis gjennom en kombinasjon av CNC-fresing, EDM (elektrisk utladningsmaskinering) og overflatesliping – installeres det i høyhastighets stemplingspresser. Disse maskinene kan ha en kapasitet fra 40 til over 1000 tonn, avhengig av delens kompleksitet og materialtykkelse.
Under produksjonen mates spiralformet metall eller metallplater inn i pressen. I progressive stemplingsoppsett passerer metallet gjennom flere stansestasjoner i én omgang. Hver stasjon utfører en spesifikk funksjon – blanking, bøying, preging eller hullsetting – og bidrar med ett trinn mot den endelige delen. Denne sekvensielle tilnærmingen minimerer håndtering og sikrer at hver del formes konsistent, med minimal toleranseavvik.
For termiske systemer gir stempling en spesiell fordel: det reduserer behovet for sekundære prosesser som maskinering eller sliping. Delene forlater pressen med ferdige kanter, formede bøyninger og bruksklare overflater. Det forkorter ikke bare produksjonstiden, men bevarer også materialintegriteten, noe som er avgjørende for å opprettholde konduktivitet og passform.
Stemplede komponenter kan også utformes for å imøtekomme andre behov – ventilasjonsspor, skruehull, klikkfester – alt dannet i én stemplingssyklus. Dette gjør prosessen ideell for komplekse systemer der termisk, elektrisk og mekanisk ytelse møtes.
Termiske systemer flytter ikke bare varme – de overlever den. Komponenter i kraftelektronikk, batterihus eller serverrack med høy tetthet opplever ofte store temperatursvingninger. Disse termiske syklusene utvider og trekker seg sammen materialene rundt dem, noe som tester deres strukturelle integritet. Stemplede metalldeler spiller en avgjørende rolle i å absorbere og tilpasse seg disse kreftene uten å gå på kompromiss med funksjonen.
Metaller utvider seg naturlig når de utsettes for stigende temperaturer. Men hvordan de utvider seg – og om de går tilbake til formen – bestemmes av både materialegenskaper og geometrisk design. Stemplede komponenter, dannet gjennom en kaldbearbeidingsprosess, kan formes med nøyaktig kornjustering og spenningsfordeling. Dette gjør deformasjonen forutsigbar.
I applikasjoner som batterimoduler, der dusinvis av celler er tettpakket, kan selv en forskyvning på en halv millimeter bryte termisk kontakt eller legge press på sensitiv elektronikk. Stemplede braketter eller separatorer holder seg på plass gjennom hele varmesyklusen, og opprettholder kontakten og avstanden.
Utover termisk ekspansjon må komponenter også motstå vibrasjon, fuktighet og utmatting over tid. Systemer i kjøretøy, industrielle frekvensomformere eller telekomskap må holde posisjonen i årevis. Stemplede deler med innebygde ribber, flenser eller brettede kanter gir ekstra stivhet uten å øke materialtykkelsen. Disse funksjonene hjelper delene med å tåle både statisk belastning og dynamisk stress uten å vri seg eller sprekke.
Stemplede metalldeler er også godt egnet for systemer med hyppige start-stopp-sykluser eller standby-moduser, der raske temperaturendringer er vanlige. Deres repeterbare oppførsel under ekspansjon bidrar til å beskytte tilstøtende materialer, inkludert termiske puter og monteringsflater, mot forskyvning eller delaminering.
Stemplede metalldeler er unikt posisjonert til å løse en rekke utfordringer innen varmefølsomme design. Deres evne til å kombinere flere funksjoner – mekaniske, elektriske og termiske – i én komponent gir ingeniører mer kontroll uten å øke systemets kompleksitet.
Mange termiske systemer har begrenset plass. I stedet for å være avhengige av en stabel med maskinerte deler, avstandsstykker og festemidler, kan en stemplet brakett kombinere alle nødvendige funksjoner – monteringspunkter, luftstrømkanaler og varmespredere – i ett metallstykke. Dette reduserer antall deler, monteringstid og justeringsproblemer.
Resultatet er ikke bare en renere design, men også forbedret pålitelighet. Færre komponenter betyr færre feilpunkter, mindre vibrasjonsindusert slitasje og bedre termisk stabilitet på tvers av sykluser.
I vektsensitive bransjer som bilindustri, luftfart og håndholdt elektronikk teller hvert gram. Stemplede deler kan lages av tynne plater – noen ganger mindre enn 1 mm tykke – samtidig som de gir den stivheten som trengs for å holde varmegenererende komponenter på plass.
Geometrien deres gjør jobben. Med riktige folder, flenser og interne støtter kan en stemplet del tilby strukturell styrke uten ekstra volum. Dette er spesielt nyttig i sammenstillinger der delen må bære en last samtidig som den opprettholder termisk kontakt under kompresjon.
Stemplede deler utmerker seg i produksjon av store volumer. Når verktøyet er justert, er hver del som kommer ut av pressen nesten identisk. Denne konsistensen er ikke bare praktisk – den er avgjørende.
I varmefølsomme design påvirker forutsigbart kontakttrykk, grensesnitttilpasning og monteringsklaring termisk overføring. Med stemplede deler kan ingeniører modellere og validere systemytelsen én gang, og deretter replikere den pålitelig på tvers av tusenvis eller millioner av enheter.
Stemplede metalldeler brukes overalt hvor varme må flyttes, håndteres eller kontrolleres – ofte uten å bli sett. Deres fleksibilitet i design og konsistens i produksjonen gjør dem ideelle for integrering i termiske systemer på tvers av en rekke bransjer.
Høyytelsesomformere, motordrifter og industrielle strømforsyninger er alle avhengige av presise termiske baner for å fungere pålitelig. Stemplede plater brukes ofte under krafthalvledere for å skape solid kontakt med lav motstand med kjøleribber eller chassis. Deres flathet og stabilitet reduserer termisk impedans, noe som forbedrer energieffektiviteten og enhetens levetid.
Stemplede deler kan også fungere som samleskinner, og støtter både elektrisk strøm og varmeavledning i én del. Denne doble funksjonaliteten bidrar til å redusere monteringsplass og forenkler kjølestrategier.
I elbiler finnes stemplede deler i batteripakken, kontrollenhetene og innebygde ladere. De fungerer ofte som avstandsstykker mellom celler, skjold for varmekilder eller bærere som også leder varme bort fra kritisk elektronikk.
Fordi elbilsystemer må oppfylle strenge vektmål, foretrekkes aluminiumsstemplede komponenter. Deres evne til å beholde formen under belastning – samtidig som de er lette – gjør dem ideelle for miljøer der både mekaniske belastninger og temperatursvingninger er betydelige.
Telekombasestasjoner og serverkabinetter genererer konsentrert varme i trange områder. Stemplede braketter styrer luftstrømmen, støtter interne komponenter og leder varme inn i større chassisvegger eller kjøleplater. I rack med høy tetthet kan de også fungere som justeringsføringer, EMI-skjold eller jordbaner – samtidig som de støtter termisk overføring.
Forutsigbarheten til stemplede deler lar designere modellere luftstrøm og varmestrøm mer presist, noe som sikrer stabil ytelse selv i døgnkontinuerlige applikasjoner.
I bærbare datamaskiner, LED-systemer og innebygde kontrollere fungerer stemplede deler ofte som rammer, kontaktarmer eller deksler. Disse tilsynelatende små delene spiller en viktig rolle i å sikre at prosessorer, minnebrikker eller LED-er holder seg innenfor trygge driftstemperaturer.
Den lille størrelsen reduserer ikke viktigheten av dem. Flat kontakt med en termisk pute eller mekanisk støtte for en kortmontert kjøleribbe kan påvirke enhetens ytelse og produktets levetid dramatisk.
Stemplede metalldeler tilbyr en pålitelig og skalerbar løsning for varmehåndtering i dagens mest krevende systemer. Deres presisjon, repeterbarhet og mekaniske styrke gjør dem ideelle for termiske sammenstillinger innen elektronikk, bilplattformer og industrielt utstyr. Ved å integrere strukturell støtte med effektiv varmeledning, bidrar disse komponentene til å forlenge produktets levetid, forbedre ytelsen og forenkle design. For prosjekter som krever stemplede løsninger skreddersydd for varmefølsomme miljøer, leverer Enner ekspertisen og produksjonskapasiteten for å møte dine behov.
