Het beheersen van koeling met hoge dichtheid: technische inzichten in geschaafde koelplaten
Moderne elektronische componenten bevatten steeds meer rekenkracht in steeds kleinere fysieke afmetingen. Naarmate de warmteoverdracht van componenten de traditionele koelingslimieten overschrijdt, stuiten ingenieurs op ernstige thermische knelpunten, waarbij lokale hotspots de prestaties verminderen en systeemvertraging veroorzaken. Standaard massieve metalen warmteverspreiders hebben vaak moeite om warmte snel genoeg over vlakke oppervlakken af te voeren. Overstappen op geavanceerde thermische architecturen wordt essentieel wanneer conventionele koelmethoden hun fysieke grenzen bereiken.
Tweefasige warmteoverdrachtsapparaten bieden een directe oplossing voor deze thermische beperkingen. Door gebruik te maken van faseovergangsthermodynamica verdelen vlakke dampverspreiders zware warmtebelastingen veel effectiever dan vaste geleiders. Deze technische handleiding beschrijft de fundamentele mechanica, structurele overwegingen en ontwerpparameters die nodig zijn om dampkamerwarmteafvoersystemen te integreren in hoogwaardige elektronische systemen.
Een dampkamer is een plat, afgesloten vat met een kleine hoeveelheid vloeibaar werkmedium onder vacuüm. In plaats van puur te vertrouwen op geleiding door vast metaal, maakt dit systeem gebruik van continue faseovergangen van de vloeistof om thermische energie in twee dimensies te verplaatsen. De effectieve thermische geleidbaarheid van een werkende dampkamer bereikt gemakkelijk enkele duizenden watt per meter kelvin, wat aanzienlijk beter is dan standaard massieve koperen blokken.

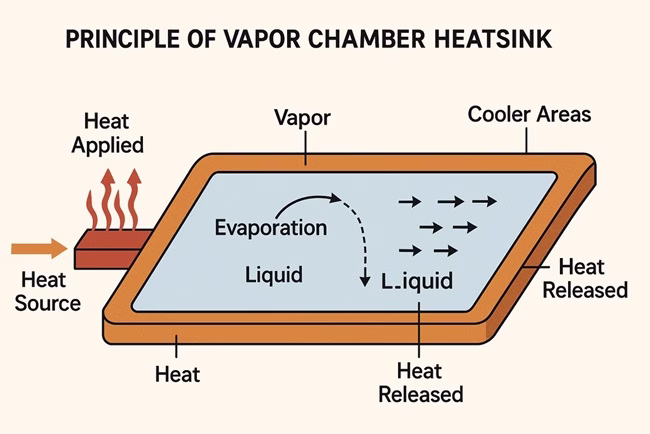

De tweefasige cyclus in de afgesloten holte verloopt continu zonder mechanische pompen of externe stroomvoorziening. De warmteoverdracht verloopt via drie primaire operationele stappen:
Een complete assemblage is gebaseerd op drie kerncomponenten die in harmonie samenwerken. De buitenmantel is doorgaans gemaakt van nauwkeurig gestempelde metalen onderdelen van zuurstofvrij, zeer geleidend koper, wat zorgt voor een hoog thermisch vermogen, corrosiebestendigheid en vacuümintegriteit. Binnenin dient gedemineraliseerd water als standaard werkmedium voor elektronica die werkt bij temperaturen tussen kamertemperatuur en verhoogde bedrijfstemperaturen, vanwege de gunstige latente warmtecapaciteit en hoge oppervlaktespanning.
De capillaire structuur van de lont aan de binnenwanden bepaalt hoe efficiënt de vloeistof terugkeert naar de verdamper. Ingenieurs kiezen specifieke lontstructuren op basis van de eisen van de beoogde toepassing:
Nadat we hebben vastgesteld hoe de thermodynamica van faseovergangen werkt in afgesloten koperen holtes, is de volgende stap het bepalen wanneer de overstap van traditionele buisvormige warmtebuizen naar vlakke dampverspreiders moet worden gemaakt.
Thermische ingenieurs wegen bij de selectie van thermische componenten vaak prestatiedoelen af tegen beperkingen in de beschikbare ruimte en de kostprijs per eenheid. Terwijl systemen met warmtebuizen de warmte-energie efficiënt langs één as transporteren, verspreiden dampkamers de warmte over een tweedimensionaal vlak.
Warmtebuizen werken goed voor het lineair transporteren van warmte van een bron naar een verder gelegen koelribbenpakket. Wanneer een kleine, krachtige chip echter onmiddellijke warmteverspreiding vereist om lokale hotspots te voorkomen, introduceren configuraties met meerdere buizen thermische weerstand tussen de afzonderlijke buizen. Bij thermische belastingen van meer dan vijftig watt en een aanzienlijke toename van de lokale warmtefluxdichtheid bieden vlakke dampkamers een lagere algehele thermische weerstand, waardoor de componenttemperatuur enkele graden lager blijft dan bij configuraties met meerdere buizen.
De beperkte verticale ruimte in dunne laptops, rackservers en afgesloten industriële behuizingen beperkt de effectiviteit van heatpipes. Het platdrukken van een ronde heatpipe tot minder dan twee millimeter beperkt de interne dampstroom, wat leidt tot een vroegtijdige prestatievermindering. Dampkamers behouden een bredere interne dampkern, zelfs bij een profielhoogte van slechts één millimeter of minder, waardoor een stabiel verspreidingsmechanisme wordt geboden in systemen met beperkte ruimte.
| Thermische prestatie-indicator | Massief koperen spreider | Warmtepijparray | Dampkamer koellichaam |
| Effectieve thermische geleidbaarheid | Statische metaalgeleiding | Hoge geleidbaarheid langs één as | Hoge geleidbaarheid over een tweedimensionaal vlak |
| Warmtetransportgeometrie | Vlakke warmtediffusie | Lineair richtingstransport | Directe tweedimensionale spreiding |
| Typische profielhoogte | Boven 1.5 mm | Boven 2.0 mm afgeplat | 0.4 mm tot 3.0 mm |
| Beperking van hotspots | Slechte kwaliteit, gevoelig voor temperatuurschommelingen. | Matig, beperkt door contactgewrichten. | Uitstekend, gelijkmatig temperatuurprofiel |
| Gereedschaps- en NRE-kosten | Er is minimaal gereedschap nodig. | Lage tot gemiddelde investering | Materieel voor stempelen, van gemiddeld tot op maat gemaakt. |
Inzicht in de voordelen van vlakke spreiders ten opzichte van buisvormige leidingen stelt systeemontwerpers in staat om de praktische integratie-uitdagingen aan te pakken die zich voordoen tijdens de hardwareontwikkeling.
Het integreren van dampkamers in complexe constructies vereist zorgvuldige aandacht voor de fysieke oriëntatie, de klemdruk en de structurele beperkingen. Het negeren van deze praktische factoren kan leiden tot verminderde prestaties of schade aan de interne capillaire structuren.
De oriëntatie van het systeem ten opzichte van de zwaartekracht beïnvloedt de vloeistofretourpaden. Bij systemen met een verdamper boven de condensor moet de gecondenseerde vloeistof tegen de zwaartekracht in omhoog stromen. Als de poriënradius van de lont te groot is, schiet de capillaire druk tekort, wat leidt tot uitdroging van de lont en snelle temperatuurstijgingen. Het gebruik van fijne gesinterde koperen poederlonten helpt het vloeistoftransport te behouden, ongeacht de oriëntatie van het apparaat.
Omdat dampkamers onder intern vacuüm werken, zijn de dunne koperen wanden afhankelijk van interne steunpilaren om de externe klemkrachten te weerstaan. Bij het bevestigen van een koelblok met veerschroeven kan een te hoog koppel de buitenste koperen schaal vervormen of de interne dampkanalen doen instorten. Ingenieurs moeten de montagedruk binnen de goedgekeurde limieten houden en ervoor zorgen dat de contactoppervlakken vlak blijven. Vaak wordt de kamer gecombineerd met zeer nauwkeurig CNC-gefreesde onderdelen om de structurele integriteit te beschermen en een lage thermische contactweerstand te behouden.
Voor op maat gemaakte gestempelde behuizingen zijn speciale matrijzen nodig, wat eenmalige engineeringkosten met zich meebrengt. Teams kunnen hun ontwikkelingsbudgetten beheren door de standaardafmetingen van behuizingen te evalueren voordat ze overgaan tot het gebruik van op maat gemaakte matrijzen. Bovendien bemoeilijkt het verkleinen van de totale dikte de verbindingsprocessen en vermindert het de totale thermische capaciteit. Daarom is vroegtijdige thermische modellering essentieel voordat de mechanische lay-outs definitief worden vastgelegd.
Deze fysieke ontwerpparameters beïnvloeden de keuze van thermische architecturen in veeleisende industriële sectoren.
Elektronica met een hoge dichtheid in diverse commerciële sectoren is afhankelijk van vlakke tweefasekoeling om de systeemstabiliteit op lange termijn te waarborgen:
Om deze systeemvereisten om te zetten in afgewerkte hardware, is het nodig om duidelijke technische parameters aan de productieteams te verstrekken.
Het vroegtijdig aanleveren van accurate operationele gegevens in de ontwerpfase versnelt de nauwkeurigheid van simulaties en de ontwikkeling van prototypes. Thermische teams dienen een gedetailleerde specificatieoverzicht op te stellen dat vier hoofdgebieden omvat:
Definieer de exacte afmetingen van het componentoppervlak, het totale gedissipeerde vermogen in watt en de piekwaarden van de warmtefluxdichtheid.
Specificeer het maximaal toelaatbare temperatuurverschil tussen het contactoppervlak van de warmtebron en de koelribben of de omgevingslucht.
Geef de maximaal toegestane lengte, breedte en totale hoogte aan, inclusief bevestigingspunten voor schroeven, zones waar bepaalde onderdelen niet mogen komen en eventuele speciale bevestigingsmaterialen.
Geef de verwachte kantelhoeken, inversieomstandigheden of dynamische bewegingsvereisten tijdens de werking aan.
De overgang van thermische modellering naar massaproductie vereist een betrouwbare productiepartner die consistente kwaliteit kan leveren. Onder leiding van een sterk managementteam vormen onze 500 medewerkers een hecht en samenhangend team. Het onderzoeks- en ontwikkelingsteam bestaat uit afgestudeerden van universiteiten op het gebied van thermodynamica, matrijsontwerp en -productie, en materiaalkunde. Met complete software voor warmteafvoersimulatie en snelle prototypeproductie kan het team klanten ondersteunen bij het ontwerpen van de beste oplossingen.
Ons bedrijf legt de nadruk op management en efficiëntie en introduceert geavanceerde managementsystemen om de bedrijfsdiscipline strikt te handhaven, verantwoordelijkheden te verduidelijken en de werkefficiëntie te verbeteren. Onze faciliteit is ISO9001-, ISO14001- en IATF16949-gecertificeerd en bezit momenteel 19 octrooien. Met een compleet orderbeheersysteem behandelen we diverse klantverzoeken efficiënt, van productontwerp en -ontwikkeling, productie en fabricage, inkoop en levering tot leveranciersbeheer en speciale eisen, en garanderen we tijdige en hoogwaardige levering. We bedienen wereldwijd gerenommeerde marktleiders zoals AVC, Flextronics, Siemens en Nokia en zetten wetenschappelijk onderzoek en intelligente productie in om complete thermische managementarchitecturen te leveren. Bezoek onze officiële website voor meer informatie over onze technische expertise.
Ultradunne dampkamers die in compacte consumentenapparaten worden gebruikt, hebben een profielhoogte tussen 0.35 mm en 0.40 mm. Een hoogte onder de 0.50 mm vermindert echter de interne dampruimte, waardoor het totale warmtegeleidingsvermogen afneemt. Industriële toepassingen gebruiken doorgaans profielen tussen 1.0 mm en 2.5 mm om een hoog vermogen en een lage thermische weerstand te behouden.
Standaard dampkamers voor gedemineraliseerd water bevatten kleine, nauwkeurig afgemeten vloeistofvolumes die gelijkmatig verdeeld zijn over de poreuze structuur. Doordat de vloeistof zich in microporiën bevindt in plaats van vrij te klonteren, heeft de interne vloeistof ruimte om uit te zetten tijdens blootstelling aan temperaturen onder nul tot min veertig graden Celsius, zonder dat de wanden scheuren of de buitenkant permanent vervormen.
Gedemineraliseerd water werkt effectief binnen de normale bedrijfstemperaturen van elektronica. Voor omgevingen met lagere temperaturen onder nul graden Celsius worden vloeistoffen zoals aceton of methanol gebruikt. Industriële systemen die werken bij hoge temperaturen, ver boven de standaardlimieten, maken gebruik van speciale organische vloeistoffen of vloeibare alkalimetalen in combinatie met behuizingen van nikkel of roestvrij staal.
Een grote metalen plaat die boven hoogfrequente schakelcircuits is gemonteerd, kan fungeren als een zwevend geleidend vlak en mogelijk het elektromagnetische gedrag beïnvloeden. Om een goede afscherming en signaalintegriteit te garanderen, moeten hardware-ontwerpen speciale aardingspaden bevatten, zoals geleidende pakkingen of veerkontacten, die de koperen behuizing verbinden met de massa van het systeemchassis.
Het integreren van planaire tweefasekoeling in krachtige hardware-layouts lost kritieke hotspots op, verkleint de totale afmetingen van de behuizing en zorgt voor stabiele componentprestaties. Door de juiste capillaire wickselectie, montagedruk en mechanische toleranties te kiezen, garanderen we een betrouwbare thermische werking onder zware omstandigheden. Neem vandaag nog contact op met ons technische ondersteuningsteam om uw thermische eisen en CAD-modellen te delen voor gedetailleerde simulatie en snelle prototypeontwikkeling.
