מדוע מודולי כוח מסתמכים על גופי קירור מותאמים אישית לקבלת ביצועים אמינים
כל מחשב פועל על מעבד שמייצר חום. בין אם אתם גולשים באינטרנט או מעבדים וידאו ב-4K, המעבד שלכם תמיד עובד - ועבודה זו יוצרת אנרגיה תרמית. ללא דרך יעילה לנהל את החום הזה, הביצועים נפגעים. רכיבים מתחממים יתר על המידה, מערכות מתעצמות, ובמקרים מסוימים, נגרם נזק. כאן נכנס לתמונה גוף הקירור. זהו אחד החלקים החיוניים ביותר בניהול תרמי בכל מכשיר מחשוב, במיוחד כשמדובר במעבד.
גוף קירור הוא התקן לניהול חום המסייע להרחיק חום מרכיב חם, בדרך כלל מעגל משולב כמו מעבד או כרטיס מסך. הוא עשוי בדרך כלל ממתכת - לרוב אלומיניום או נחושת - ומעוצב עם שטח פנים גדול כדי למקסם את פיזור החום.
תפקידו של גוף הקירור הוא לשמור על טמפרטורת פעולה בטוחה. הוא אינו מקרר רכיב בפני עצמו, אלא מעביר חום לאוויר שמסביב, שם ניתן לפזר אותו ביתר קלות. בשילוב עם שיטות קירור אחרות כמו מאווררים או חומרי ממשק תרמיים, הוא הופך לליבת מערכת קירור מבוססת אוויר.
מעבדים הם המוח של מחשבים מודרניים. הם מבצעים מיליוני פעולות בשנייה. פעולות אלו דורשות זרם חשמלי, אשר באופן טבעי מייצר חום. ללא ויסות טמפרטורה, המעבד יכול להגיע במהירות לרמות תרמיות לא בטוחות.
עודף חום מוביל למצב של ויסות תרמי, שבו המעבד מאט את עצמו כדי למנוע נזק. עם הזמן, טמפרטורות גבוהות באופן עקבי עלולות לפגוע באורך החיים של המעבד ורכיבים סמוכים אחרים. גופי קירור מספקים נתיב פסיבי לאנרגיה תרמית להתרחק מהשבב, ושומרים עליו בטווח הטמפרטורות האופטימלי שלו.
לא כל גופי הקירור נוצרו שווים. העיצובים שלהם משתנים בהתאם ליישום, לצורכי הביצועים ולתקציב. הנה הסוגים הנפוצים ביותר:
גוף קירור פסיבי
אלה מסתמכים לחלוטין על הסעה טבעית. אין מאווררים, אין חלקים נעים. הם שקטים אך פחות יעילים, ובדרך כלל שמורים למעבדים בעלי צריכת חשמל נמוכה או למערכות משובצות ייעודיות.

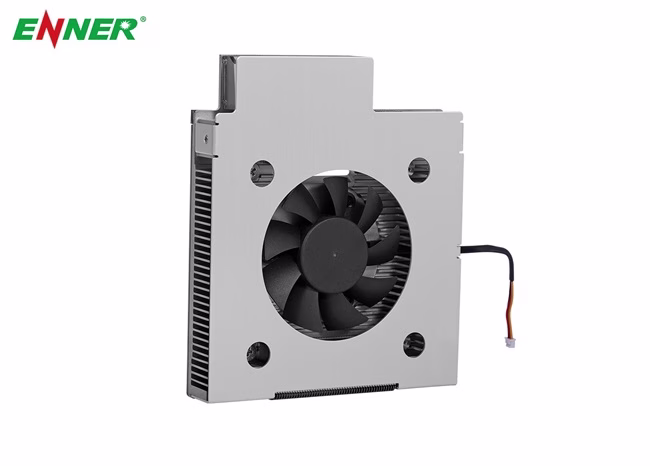

צלעות קירור אקטיביות מקוררות אוויר
אלה כוללים מאוורר המחובר לגוף הקירור כדי להגביר את זרימת האוויר ולשפר את פיזור החום. זהו הפתרון הנפוץ ביותר במחשבים שולחניים ומחשבים ניידים.
צלעות קירור צינורות חום
אלה משלבים צינור חום אחד או יותר בבסיס המתכת ובסנפירים. צינורות חום מעבירים חום במהירות מהמעבד לסנפירים באמצעות עקרונות שינוי פאזה.

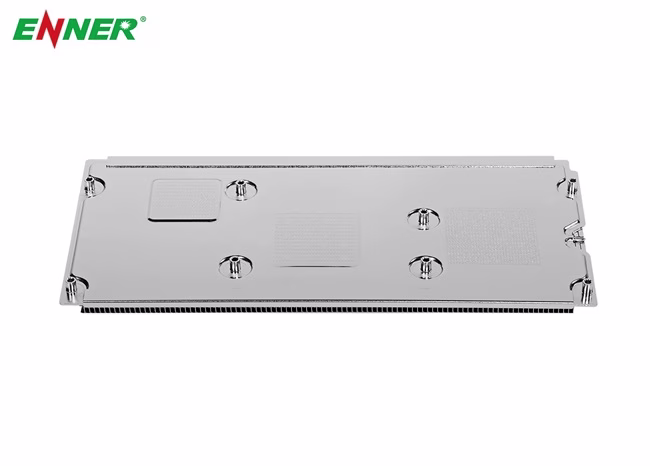

גופי חום של תא אדים
צעד קדימה לעומת צינורות חום, תאי אדים מפזרים חום בצורה שווה יותר על פני הבסיס, ומציעים ביצועים טובים יותר בעיצובים קומפקטיים או בעלי צפיפות גבוהה.
פתרונות היברידיים
חלק ממודולי הקירור המתקדמים משלבים תאי אדים, צינורות חום ומאווררים גדולים כדי לנהל מעבדים רבי עוצמה, במיוחד במחשבי גיימינג ותחנות עבודה.
התהליך מתחיל בממשק שבין המעבד לגוף הקירור. משחה תרמית או משטח תרמי משמשים למילוי פערים מיקרוסקופיים ולהבטחת מגע מקסימלי.
ברגע שחום נכנס לתחתית גוף הקירור - בדרך כלל נחושת או אלומיניום - הוא מתפשט על פני השטח. משם, הוא עובר אל הסנפירים, המציעים שטח פנים גדול יותר לשחרור חום. אם קיים מאוורר, הוא דוחף או מושך אוויר על פני הסנפירים הללו, ומאיץ את תהליך הקירור באמצעות הסעה מאולצת.
בעיצובים מתקדמים יותר, צינורות חום או תאי אדים מעבירים חום במהירות על פני הבסיס, מה שמבטיח שהנקודות החמות ממוזערות והקירור אחיד.
גוף קירור של מעבד אולי נראה פשוט במבט ראשון, אך זהו מבנה מהונדס המורכב מכמה רכיבים מרכזיים:
כל אחד מהחלקים הללו פועל יחד כדי להפחית את ההתנגדות התרמית. חסכון בכל רכיב בודד - כמו שימוש במערכת הרכבה חלשה או סנפירים מיושרים בצורה גרועה - יכול להפחית באופן דרסטי את יעילות הקירור הכוללת.
ההבדל העיקרי טמון בשאלה האם מעורב אוהד או לא. הנה השוואה פשוטה:
| מאפיין | גוף קירור פסיבי | גוף קירור אקטיבי |
|---|---|---|
| שיטת קירור | הסעה טבעית | הסעה בעזרת מאוורר |
| רמת רעש | שקט | Audible |
| תחזוקה | נמוך | ייתכן שיהיה צורך בניקוי |
| קירור ביצועים | מוגבל | בינוני עד גבוה |
| השתמש מקרה | מעבדים בעלי צריכת חשמל נמוכה | מעבדים מיינסטרים ומעבדים בעלי ביצועים גבוהים |
בעוד שגופי קירור פסיביים משמשים לעתים קרובות במערכות תעשייתיות או משובצות שבהן שקט ועמידות חשובים יותר מביצועים גולמיים, גופי קירור אקטיביים שולטים בשוק הצרכני. הם יעילים במיוחד במעבדים שולחניים בעלי הספק בינוני עד גבוה, מחשבי גיימינג ומחשבים ניידים. תוספת של מאוורר משפרת מאוד את העברת החום אך מגיעה עם רעש מוגבר והצטברות אבק מדי פעם. אף על פי כן, פתרונות אקטיביים מצליחים למצוא איזון חזק בין גודל, עלות וביצועים.
בחירת החומר משפיעה מאוד על מוליכות תרמית:
לנחושת מוליכות תרמית גבוהה (~400 W/m·K), מה שמאפשר לה לספוג ולהפיץ חום במהירות. היא משמשת בכיורים יוקרתיים אך היא כבדה ויקרה. חלק מהעיצובים משתמשים בבסיס נחושת מלא לספיגת חום מקסימלית ולאחר מכן מרכיבים צלעות אלומיניום כדי להפחית את המשקל הכולל.
אלומיניום קל יותר וזול יותר, עם מוליכות טובה (אם כי נמוכה יותר) (כ-200 W/m·K). קל יותר לעיבוד ולעתים קרובות משמש במקררים בתקציב נמוך או בטווח בינוני. למרות המוליכות הנמוכה שלו, אלומיניום מתפקד היטב כאשר הוא מתוכנן עם מבני סנפירים אופטימליים וזרימת אוויר מספקת.
עיצובים מרוכבים משתמשים בבסיס נחושת בשילוב עם סנפירי אלומיניום. גישה היברידית זו ממנפת את ספיגת החום של הנחושת ואת פיזור הקל של האלומיניום, מה שהופך אותה למבנה נפוץ במקררי Tower מודרניים.
טיפולי שטח כגון אנודייז שחור או ציפוי ניקל מיושמים לעתים קרובות כדי לשפר את עמידות בפני קורוזיה, עמידות, ובמקרים מסוימים, קרינת חום. בעוד שציפויים אלה אינם משנים באופן דרסטי את המוליכות, הם משפרים את היציבות לטווח ארוך, במיוחד בסביבות קשות.
החלטות בנוגע לחומרים תלויות לעיתים קרובות לא רק בביצועים תרמיים, אלא גם בעלות ייצור, משקל מוצר, עמידות בפני קורוזיה ואילוצי גורם צורה. לדוגמה, מחשבים ניידים עשויים להעדיף עיצובים מאלומיניום מלא כדי להפחית משקל, בעוד ששרתים עשויים לסבול מודולים כבדים יותר מבוססי נחושת ליציבות תרמית.
צינורות חום ו תאי קיטור הן טכנולוגיות תרמיות מתקדמות המשפרות את העברת החום.
צינורות חום הם צינורות מתכת אטומים מלאים בכמות קטנה של נוזל עבודה. כאשר חום מהמעבד מגיע לצינור, הנוזל שבפנים מתאדה, עובר לקצה הקר יותר של הצינור, מתעבה וחוזר באמצעות פעולה נימית. מחזור רציף זה מעביר במהירות חום מבסיס המעבד לסנפירים לפיזור.

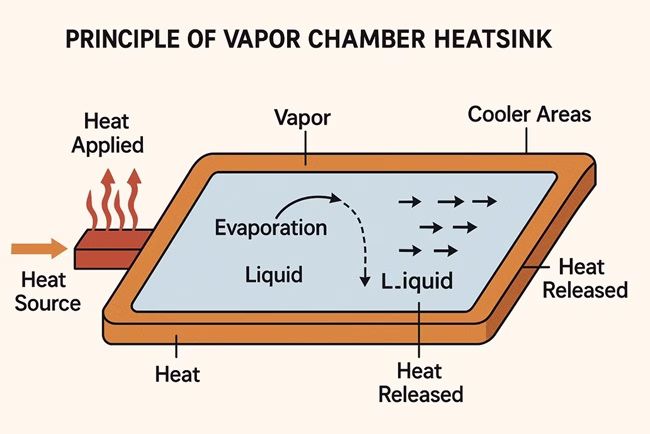

תאי אדים משתמשים באותו עיקרון אך הם שטוחים ורחבים יותר. הם מפזרים חום לרוחב על פני כל לוח הבסיס. זה מועיל במיוחד עבור מעבדים עם ליבות מרובות או אזורים גדולים המייצרים חום. תאי אדים מסלקים נקודות חמות בצורה יעילה יותר מאשר צינורות חום בודדים.
לעיתים קרובות תמצאו תאי אדים במחשבים ניידים דקים, כרטיסי מסך ושרתים קומפקטיים, שבהם אפילו פיזור חום חשוב יותר מנפח זרימת האוויר. חלק ממקררי המעבד הגדולים בסגנון Tower כוללים גם תאי אדים כדי להתמודד ביעילות עם עומסים תרמיים של 200W+.
שימוש באחת מהטכנולוגיות הללו יכול לשפר משמעותית את ביצועי גוף הקירור. עם זאת, הן גם מוסיפות לעלות ולמורכבות התכנון, ולכן הן בדרך כלל שמורות למבנים בעלי ביצועים גבוהים או בעלי מקום מוגבל.
לצלעות קירור ולקירור נוזלי יש את מקומן. הנה השוואה מהירה:
| אספקט | גופי קירור (קירור אוויר) | קירור נוזלי |
|---|---|---|
| הַתקָנָה | קל יותר | מסובך יותר |
| תחזוקה | מינימום | ייתכן שיהיה צורך במילוי חוזר, ניקוי |
| רמת רעש | לְמַתֵן | פוטנציאלי נמוך יותר |
| פוטנציאל ביצועים | טוב | מְעוּלֶה |
| סכנת כישלון | נמוך | דליפות, כשל במשאבה |
עבור רוב המשתמשים, גוף קירור איכותי המבוסס על אוויר מספיק בהחלט. הוא זול, קל להתקנה ואמין ביותר. קירור נוזלי, שלעתים קרובות מקושר לטמפרטורות נמוכות יותר ואסתטיקה טובה יותר, דורש תכנון רב יותר, יותר חלקים ויותר סיכון. אלא אם כן אתם מבצעים אוברקלוקינג, מפעילים מעבד בעל מספר ליבות גבוה או מבצעים אופטימיזציה למראה, גוף קירור איכותי יעשה את העבודה בצורה טובה.
בחירת גוף הקירור הנכון תלויה במספר גורמים:
עבור משתמשים מזדמנים, מצנן סטנדרטי עשוי להספיק. עבור גיימרים, יוצרי תוכן או מהנדסים המריצים סימולציות, מצנן מגדל יוקרתי או עיצוב תא אדים היברידי שווה את ההשקעה.
אפילו גוף הקירור הטוב ביותר לא יעזור אם הוא מותקן בצורה שגויה. טעויות נפוצות כוללות:
הימנעות מטעויות אלה אינה דורשת מומחיות טכנית - רק תשומת לב לפרטים וביצוע הוראות בקפידה. מקרר המותקן כהלכה יגמול לכם שנים של ביצועים יציבים.
גופי קירור למעבד הם פשוטים מבחינה קונספטית, אך הם ממלאים תפקיד קריטי בהבטחת יציבות וביצועים במחשבים מכל הסוגים. החל מגושי אלומיניום פסיביים ועד מכלולי תאי אדים מורכבים, הם מסייעים בניהול אחד האתגרים העקשניים ביותר באלקטרוניקה: חום. עבור יצרנים ומשלבי מערכות המחפשים פתרונות גופי קירור מותאמים אישית בעלי יעילות גבוהה, Enner מספקת רכיבים תרמיים ברמה מקצועית המותאמים לצורכי מחשוב מודרניים.
