טכנולוגיית 5G מבטיחה מהירות, רוחב פס וקישוריות חלקה. אבל כל הכוח הזה מייצר משהו הרבה פחות רצוי - חום. מאנטנות ועד מעבדים, רכיבי 5G פועלים חמים וצפופים יותר מאי פעם. הפתרון? בחירת חומרי גוף הקירור הנכונים. עם ניהול תרמי יעיל, מכשירים לא רק נשארים קרירים אלא גם שומרים על ביצועים, אמינות ואריכות ימים. בואו ננתח אילו חומרים עובדים בצורה הטובה ביותר לקירור ציוד 5G - ומדוע הבחירה שלכם יכולה להיות ההבדל בין הצלחת המערכת לכישלון.
עם פריסת טכנולוגיית ה-5G ברחבי העולם, ברור ששיטות קירור מסורתיות לא יכולות לעמוד בקצב. תחנות בסיס, תאים קטנים וציוד משתמשים עמוסים כיום ברכיבים בעלי תדר גבוה והספק גבוה בפורמטים קומפקטיים יותר ויותר. מערכות אלו פועלות בסביבות מאתגרות, מגגות עירוניים צפופים ועד ארונות ציוד סגורים, שבהם זרימת האוויר הסביבתית מוגבלת.
בניגוד לתשתית 4G, 5G כוללת אנטנות עיצוב אלומה, מערכי MIMO ענקיים ועיבוד נתונים בזמן אמת, שכולם מגבירים את העומס התרמי. פיזור חום לקוי יכול להוביל לפגיעה באות, יעילות מופחתת של מגבר ההספק או אפילו כשל מוחלט של הציוד. זו הסיבה שבחירת חומר גוף הקירור הנכון היא קריטית - הוא קובע את מידת יעילותה של אנרגיה תרמית מועברת הרחק מאזורים חמים, מה שמבטיח את איכות האות ועמידות המערכת.
לא כל חומרי גוף הקירור נוצרו שווים. בבחירת חומר לניהול תרמי של 5G, גורמי הביצועים הבאים נכנסים לתמונה:
מוליכות תרמית: ככל שהיא גבוהה יותר, כך היא טובה יותר. תכונה זו מגדירה את מידת יכולתו של חומר להעביר חום. לדוגמה, נחושת עולה על 390 וואט/מיליקלון, בעוד שסגסוגות אלומיניום סטנדרטיות הן בממוצע כ-200 וואט/מיליקלון.
צפיפות ומשקל: ביישומים המותקנים על מגדלים וניידים, חומרים קלים מפחיתים את המאמץ המבני ומקלים על ההתקנה.
יכולת ייצור: החומרים חייבים להיות קלים לעיבוד, לעיבוד במכונה או לעיצוב לכדי סנפירים, לוחות ומודולים מורכבים.
עמידות בפני קורוזיה: סביבות חיצוניות דורשות חומרים שיכולים לעמוד בפני לחות, תנודות טמפרטורה ומזהמים.
עלות: לתקציב יש תפקיד, במיוחד בפריסות בקנה מידה גדול, ולכן איזון בין ביצועים לעלות הוא חיוני.

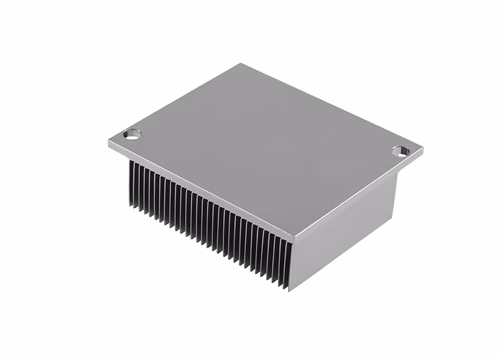

אלומיניום הוא ללא ספק החומר הנפוץ ביותר בגופי קירור - ובצדק. הוא מאזן בין מוליכות תרמית, משקל ועלות. סגסוגות כמו 6061 ו-6063 נמצאות בשימוש נרחב בשל יכולת העיבוד והחוזק המעולים שלהן.
בתחנות בסיס 5G, גופי קירור מאלומיניום מסייעים בניהול החום מיחידות ספקי כוח וציוד תמסורת.
סנפירי אלומיניום קלים משקל מציעים שטח פנים גדול לקירור אוויר או קירור פסיבי.
עבור מארזים אטומים, אלומיניום אנודייז מוסיף גם שכבה עמידה בפני קורוזיה.
אלומיניום אינו האפשרות המוליכה ביותר, אך הוא מספיק טוב ברוב המקרים וקל הרבה יותר לעבוד איתו מאשר חומרים כבדים יותר.
כאשר מוליכות תרמית היא בראש סדר העדיפויות, נחושת היא בלתי מנוצחת. עם מוליכות של כ-390-400 W/mK, נחושת אידיאלית עבור מודולי RF 5G בצפיפות גבוהה וקירור ברמת השבב.
עם זאת, נחושת מגיעה עם פשרות:
זה יותר מפי שניים צפוף מאלומיניום.
זה יותר יקר וקשה יותר לעיבוד במכונה.
הוא נוטה לחמצון, ודורש ציפויים מגנים.
עם זאת, ביישומים שבהם יש להסיר חום משטח זעיר - כגון מגברי הספק או משדרים-מקלטים - ביצועי הנחושת שווים את ההשקעה.
מערכות 5G מתקדמות, במיוחד ביחידות ניידות או ניידות, נהנות ממפזרי חום מבוססי גרפיט. חומרים אלה משלבים מוליכות תרמית גבוהה במיוחד (עד 600 W/mK) עם משקל נמוך מאוד וגמישות.
ניתן לשכב חומרים מרוכבים גרפיט לשכבות דקות ולהוסיף אותם למסגרות אלומיניום או למעגלים מודפסים.
הם מצוינים בסביבות מוגבלות במקום.
התכונות האניזוטרופיות שלהם (מוליכות גבוהה במישור אחד) הופכות אותם לאידיאליים לקירור כיווני ספציפי.
למרות שהם אינם יכולים להחליף באופן מלא גופי קירור ממתכת, חומרי גרפיט הם משלימים מושלמים במכלולי קירור היברידיים.
עבור נקודות חמות עם עומסים המשתנים במהירות, תאי אדים מציעים יתרון ייחודי: טמפרטורת פני שטח אחידה. תאי אדים הם מפזרי חום אטומים דו-פאזיים המשתמשים באידוי ובעיבוי של נוזל עבודה כדי לפזר חום באופן שווה.
אידיאלי עבור ערכות שבבים או מודולי כוח עם פיזור חום לא אחיד.
לעיתים קרובות משולב עם בסיסי נחושת או אלומיניום.
דורשים ייצור מדויק ויקרים יותר ממתכות מוצקות.
ב-5G, שבו צד אחד של רכיב עשוי להתחמם מהר יותר מאחר, תאי אדים מייצבים גרדיאנטים תרמיים, ומונעים נקודות חמות.
חומרים כמו אלומיניום ניטריד (AlN) וסיליקון קרביד (SiC) מציעים גם מוליכות תרמית וגם בידוד חשמלי. תכונות אלו הן בעלות ערך באלקטרוניקה 5G בתדר גבוה או במתח גבוה.
AlN מספק מוליכות תרמית של 140-180 W/mK וחוזק דיאלקטרי גבוה.
קרמיקה עמידה בפני קורוזיה מטבעה ויציבה תרמית.
עלותם ושבירותם מגבילות את השימוש בהם ליישומים מיוחדים.
הם אינם בשימוש נפוץ בצלעות קירור מסורתיות, אך מופיעים במצעים, במארזים ובממשקים תרמיים בחומרה קריטית של 5G.
כדי לקבל החלטה מושכלת בעת בחירת חומרי גוף קירור עבור יישומי 5G, חיוני לשקול ביצועים, משקל ועלות זה לצד זה. הטבלה שלהלן מספקת תמונה השוואתית של החומרים הנפוצים ביותר בתחום, תוך הדגשת המוליכות התרמית שלהם, צפיפותם, רמת העלות ומקרי שימוש אופייניים ב-5G. סיכום זה מאפשר למהנדסים ולצוותי רכש להעריך במהירות איזה חומר מתאים בצורה הטובה ביותר לדרישות התרמיות ולאילוצי התקציב של הפרויקט שלהם.
| חוֹמֶר | מוליכות תרמית (W/mK) | צפיפות יחסית | רמת עלות | שימוש טיפוסי ב-5G |
|---|---|---|---|---|
| אלומיניום (6061/6063) | 180-210 | 1.0 (קו בסיס) | נמוך | בתי תחנת בסיס, סנפירים מחוספסים |
| נְחוֹשֶׁת | 390-400 | ~2.2× | גָבוֹהַ | מודולי PA, גופי קירור ברמת שבב |
| חומרים מרוכבים גרפיט | 300-600 | ~0.5× | בינוני | יחידות ניידות, התקני RF קומפקטיים |
| חדרי אדים | יעיל 200–400 | משתנה | גָבוֹהַ | אזורי עומס לא אחידים, ערכות שבבים |
| אלומיניום ניטריד (AlN) | 140-180 | ~1.3× | גבוה מאוד | אריזת מצע, אזורים רגישים ל-EMI |
חומר גוף הקירור האידיאלי תלוי במידה רבה במקרה השימוש. עבור תחנות בסיס חיצוניות גדולות, אלומיניום אקסטרודי מציע תאימות מעולה לזרימת אוויר ותמיכה מבנית. בפסי בסיס ניידים או יחידות קצה, גוף קירור עם סנפירים מחודדים או מודבקים יכולים לספק שטח פנים גדול עם משקל נמוך.
אם היישום שלכם כרוך בנקודות חמות תרמיות, שקלו לשלב תאי אדים או מוספי נחושת. ועבור אזורי RF רגישים, במיוחד אלו החשופים ל-EMI, מצעים קרמיים יכולים לשמש כמחסומים תרמיים וחשמליים כאחד.
גם לעלות יש תפקיד. אלומיניום מושלם לייצור בקנה מידה גדול, בעוד שנחושת וקרמיקה שמורים למודולים קריטיים לביצועים. המגמה הגוברת היא לכיוון מכלולים מרוכבים, המשתמשים בחומרים מרובים במבנים שכבתיים או מודבקים.
עידן ה-5G עדיין מתפתח, וכך גם חומרים תרמיים:
ננו-חומרים: חוקרים חוקרים ננו-צינוריות פחמן וציפויי גרפן כדי לשפר את העברת החום.
חומרי שינוי פאזה (PCM): שימושיים בבלימת קפיצות תרמיות, במיוחד עבור עליות נתונים לסירוגין.
חומרים מרוכבים ניתנים למחזור: עם המודעות הסביבתית הגוברת, חלק מהיצרנים מפתחים גופי קירור מודולריים עם ליבות ניתנות למחזור וכיסויים נשלפים.
קירור מבני משולב: כעת מכשירים משלבים תכונות קירור במארז או במארז, מה שמבטל את הצורך בגופי קירור עצמאיים בתרחישים מסוימים.
חדשנות חומרית הופכת לחשובה לא פחות מתכנון מערכות במרוץ ליעילות תרמית.
בין אם אתם מתכננים תחנות בסיס מאקרו או מודולים קומפקטיים של 5G, בחירת חומר גוף הקירור הנכון היא החלטה המשפיעה ישירות על יעילות הקירור, חיי המערכת ויציבות הביצועים. לכל חומר - אלומיניום, נחושת, גרפיט, תא אדים או קרמיקה - יש את נקודות החוזק שלו בהתאם ליעדי הקירור שלכם. לניהול תרמי מקצועי בכל יישומי 5G, Enner מציעה פתרונות מותאמים אישית, החל מגוףי קירור מאלומיניום מחודדים ואקסטרודיים ועד לעיצובים של תאי אדים וסנפירים מודבקים, המבטיחים שהציוד שלכם יישאר קריר ואמין בתנאים התובעניים ביותר.
