גופי קירור עם קירות מפלסטיק (Skived heat sink) זכו למקום מהימן בתכנון תרמי - לא משום שהם מבטיחים פריצות דרך, אלא משום שהם מספקים באופן עקבי את התוצאות החשובות. החל מהבנייה החלקה שלהם ועד ליכולת ההסתגלות שלהם בחללים צרים, הם פותרים דרישות תרמיות מבלי לסבך את שאר המערכת. הנה חמש סיבות ברורות מדוע מהנדסים בתעשיות שונות ממשיכים לבחור בהם כאשר ביצועים, אמינות וגמישות תכנון חשובים ביותר.
תהליך החילוץ אינו כרוך בהרכבה. הוא אינו דורש דבק, הלחמה או ריתוכים. להב חותך סנפירים ישירות מגוש נחושת או אלומיניום בודד, ומושך אותם כלפי מעלה מבלי לשבור את הרציפות. אין גבול בין הבסיס לסנפירים - רק מתכת ללא הפרעה.
זה חשוב יותר ממה שזה נשמע. במערכות רבות, ביצועים תרמיים נקבעים לא רק על ידי שטח פנים, אלא על ידי מה שעומד בדרך. שכבות דבק מכניסות שונות. חיבורים מכניים מתרופפים. משחת הדבקה הופכת שבירה תחת מחזורי חום. כיורים מחוספסים עוקפים את כל זה.
חשבו על מודול המרת חשמל הפועל בתוך מארז מתכת אטום. זרימת האוויר מינימלית. נתיב המילוט היחיד לחום הוא דרך גוף הקירור ולתוך המארז הסביבתי. בתרחיש זה, אפילו התנגדויות ממשק קטנות מצטברות. עם גוף קירור מחובר, הנתיב מפני השטח של המכשיר לאוויר קצר, נקי וללא הפרעות.
מבנה זה, העשוי מחתיכה אחת, עמיד גם בפני עייפות. מערכות החשופות לזעזועים, רעידות או מחזורי חימום וקירור חוזרים ונשנים נהנות מפחות נקודות כשל. אין מה להתפרק, אין ממשק להפרדה ואין התרופפות של מערכי הסנפירים לאורך זמן. אמינות זו אינה תיאורטית. היא ניתנת למדידה בבדיקות אורך חיים מואץ, והיא ניכרת בלוחות הזמנים התחזוקה הנמוכים יותר של מערכות המסתמכות על מבנה זה.
צוותי תכנון לא תמיד מתחילים עם חופש. לעתים קרובות יותר, הם עובדים אחורה מגדלי מארזים, מגבלות רגולטוריות, אילוצי זרימת אוויר או חומרה מדור קודם שהם לא יכולים להחליף. צלעות קירור, במקרים אלה, לא מתווספות לפריסה אידיאלית - הן נדחסות לתוך מה שנותר.
צלעות קירור עם צלעות קירור (Skived) מציעות חופש דווקא משום שהן אינן דורשות תבניות. רכיב יצוק או אקסטרודציה נעול למשבצת. רוצים סנפירים דקים יותר? כלים חדשים. צריכים בסיס רחב יותר? התחילו מחדש. בעזרת Skiving, ניתן להתאים פרמטרים באמצעות תכנות בלבד - פסיעה של סנפירים, גובה, עובי, צורה.
זה הופך ליתרון מובהק בשלבי פיתוח מאוחרים. נניח שעדכון ספק כוח חדש מתחמם יותר מהצפוי. החלל הפנימי לא השתנה, אבל התפוקה התרמית כן. במקום לעבד מחדש את המארז או לשנות את סידור הלוח, מהנדסים יכולים לבצע איטרציה של גוף הקירור עצמו - סנפירים גבוהים יותר, מרווחים צפופים יותר או בסיס עמוק יותר לספיגת חום טובה יותר - והכל מבלי להמתין לכלי עבודה חדשים.
גמישות זו אינה מועילה רק במקרי חירום. היא בעלת ערך רב בעת בחינת גרסאות עיצוב, הרצת סימולציות תרמיות עם פרופילים מרובים, או אופטימיזציה של מוצרים עבור רמות ביצועים. ובבנייה בהתאמה אישית או ריצות בנפח נמוך עד בינוני, הימנעות מוחלטת משימוש בכלים מקצרת את זמני האספקה ואת סיכוני הייצור.

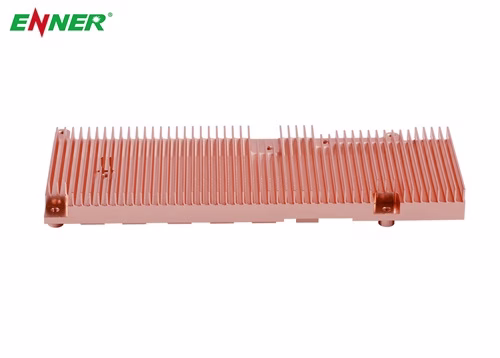

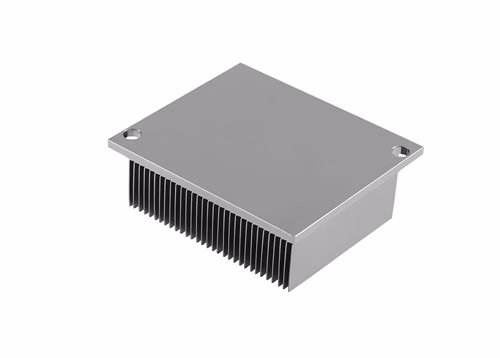

בחירת חומרים מסתכמת לעתים קרובות בפשרות. נחושת מעבירה חום מהר יותר - בערך פי שניים מהמוליכות מאלומיניום - אך היא כבדה יותר, יקרה יותר וקשה יותר לעיבוד. אלומיניום קל יותר, זול יותר, קל יותר לעיצוב, ולעתים קרובות "מספיק טוב" במערכות שבהן זרימת אוויר מאולצת או מרווח גובה בתכנון מפצים על מוליכות נמוכה יותר.
צלעות קירור מחוסמות (Skived heat shift) אינן כופות בחירה בין תאימות תהליך לצורכי חומר. אותה שיטת חיתוך חלה על שתי המתכות. זה מאפשר למתכננים לתעדף את מה שחשוב ביותר:
יש גם את עניין ההרכבה והאינטגרציה. משקל הנחושת לא תמיד מקובל על לוחות המותקנים אנכית או במכשירים ניידים. אבל עבור מערכות המותקנות בארון תקשורת או פאנלים תעשייתיים מוארקים, זה לא עניין. ניתוק (skiving) מתאים לשני הכיוונים - מבלי לשנות את התהליך, מה שהופך את הלוגיסטיקה לקלה יותר ואת המלאי לחסכוני יותר.
מערכות היברידיות הן מקרה נוסף. בחלק מהמכשירים, צלעות קירור עם חיתוך נחושת משמשות ישירות על רכיבי נקודות חמות, בעוד שאזורים מסביב מסתמכים על יחידות אלומיניום. גיאומטריה משותפת, גימור עקבי ועמידות תרמית תואמת בין אזורים - קל יותר לתאם את כל זה כאשר צלעות הקירור חולקות תהליך.
מהנדסים כמעט ולא אומרים, "יש לנו יותר מדי מקום לרכיבים תרמיים". במיוחד במבנים קומפקטיים, המעטפת המכנית שנותרת לקירור חומרה דקה - לפעמים פשוטו כמשמעו. פרופילים גבוהים לא מתאימים. לא ניתן להבטיח זרימת אוויר מאולצת. וכיורים מוכנים לשימוש פשוט רחבים מדי, קצרים מדי, או לא יעילים מספיק.

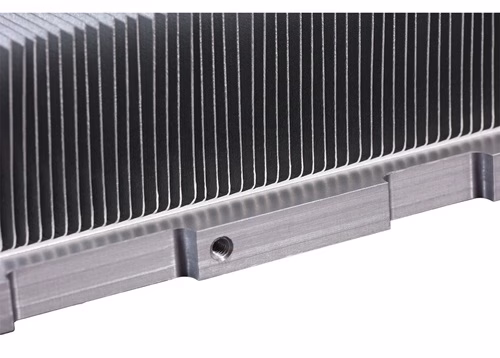

מה שסנפירים מחוספסים מציעים הוא שטח פנים במקום שבו נראה שאין. מכיוון שהסנפירים חתוכים בדיוק רב, ניתן למקם אותם במרווחים צפופים יותר ולייצר אותם דקים יותר מאשר חלופות אקסטרודיות. זה מגדיל את שטח ההסעה באופן דרמטי, גם כאשר פרופיל הכיור נשאר שטוח. יחסי גובה-רוחב גבוהים, עד 30:1 במקרים מסוימים, משמעותם שניתן לערום את המסה התרמית אנכית - מבלי להגדיל את הממדים הכוללים.
יש גם את היתרון של עיצוב זרימת האוויר. בקופסאות סגורות עם אוורור כיווני, זרימת האוויר אינה נעה באופן אקראי - היא עוקבת אחר תעלות, פינות וצינורות. ניתן ליישר את הסנפירים עם תנועה זו כדי להפחית מערבולת ולאפשר הסעה נקייה יותר. חיתוך מאפשר זאת בצורה שלא מאפשר אקסטרוזיה. אין צורך לכוון את התבנית - פשוט לתכנת מחדש את נתיב החיתוך.
ביישומי שטח כמו ממירים סולאריים, צמתי תקשורת חיצוניים או בקרי רכב, יחס שטח-ביצועים זה משנה. מערכות פסיביות לא יכולות להרשות לעצמן לבזבז מילימטרים. ובתרחישים אלה, ביצועים אינם רק עניין של שמירה על קור - מדובר בשמירה על מסגרת התרמית מספיק זמן כדי לעבור בדיקה, להבטיח הסמכה או לספק כיסוי אחריות.
גופי קירור לעיתים קרובות אינם נבדקים במהלך תחזוקה - עד שהם מתקלקלים. אך הם יכולים להתקלקל בדרכים עדינות: סנפירים מתכופפים, משתחררים או מתנתקים; חיבורים נסדקים תחת רעידות; דבקים מתקשים ומאבדים מגע. במתקנים קשים או בסביבות עם לחץ מכני מתמיד, סיכונים אלה אינם נדירים.
כיורים מחוספסים שונים זה מזה במבנה שלהם. מכיוון שהם עשויים מחתיכת מתכת אחת, הם אינם נפרדים. סנפירים אינם מתנדנדים, אינם מתפתלים מצירם, אינם זזים כתוצאה מהתפשטות והתכווצות חוזרות ונשנות. במערכות שנעות - רכבות, טורבינות, ציוד שטח - זה משנה.
קחו לדוגמה גוף קירור מחורץ המותקן על לוח בקרה בתוך עגורן משלוחים. הלוח הזה חווה שעות של רעידות, עצירות חזקות ושינויי מזג אוויר. גוף קירור מסורתי עם סנפירים מחוברים אולי ישרוד את השנה הראשונה, אבל עד השנה השלישית, יומני התחזוקה מראים חוסר יציבות. עמידות תרמית נמוכה מעט יותר. סדק דקיק. הצטברות אבק במקום שבו הסנפירים נפרדו.
עם יחידה מחולקת, מבנה הסנפיר יציב מהיום הראשון. אין מה לפרק, אין מה לבדוק עם מפתח מומנט. מה שמותקן נשאר מותקן. וכאשר מנהלים מאות יחידות מרוחקות, פחות בדיקות חשובות.
אמינות מכנית זו משפיעה גם על האקוסטיקה. במערכות ללא מאוורר, חלקים רופפים גורמים לרעש. בפאנלים סגורים, סנפירים נעים מחזירים רעש אלקטרומגנטי בצורה שונה. היתרונות של פשטות מבנית חורגים מעבר לחום - הם משפיעים על התנהגות המערכת כולה.
צלעות קירור עם קירות חלקים לא זועקות לתשומת לב, אבל התוצאות שלהם מדברות בבירור. הן מקררות בצורה יעילה יותר משום שהן מסירות שכבות שמפריעות. הן מסתגלות מהר יותר משום שאינן דורשות תבניות. הן שורדות זמן רב יותר משום שאינן מתפרקות. בין אם המערכת בנויה לשקט, אטומה להגנה, או פועלת קרוב לגבול התרמי שלה, צלעות קירור אלו נותנות למהנדסים דבר אחד פחות לדאוג לגביו. עבור צלעות קירור עם קירות חלקים מנחושת או אלומיניום המותאמות לאילוצים בעולם האמיתי, חברת Enner מספקת...
