¿Cómo funciona el disipador de calor?
Los disipadores de calor ayudan a mantener los dispositivos refrigerados al disipar el calor. Los dispositivos electrónicos generan calor y, si no se elimina, pueden romperse más rápido. Por ejemplo:
Los disipadores de calor utilizan conducción, convección y radiación para gestionar el calor. Una tasa de convección de 20 W/m²°C demuestra su capacidad básica. Un movimiento de aire más rápido los hace funcionar aún mejor. Pero ¿cómo funciona un disipador de calor? Descubrámoslo.
Los disipadores de calor ayudan a enfriar los dispositivos electrónicos, evitan el sobrecalentamiento y mantienen el buen funcionamiento de los mismos.
Conocer cómo se mueve el calor (por conducción, convección y radiación) ayuda a elegir el mejor disipador de calor.
Elegir el material correcto
, como el aluminio por su bajo costo o el cobre por su mejor refrigeración, es importante.
El uso correcto de materiales de interfaz térmica (TIM) mejora la transferencia de calor y los dispositivos duran más.
Los disipadores de calor con ventiladores son ideales para dispositivos potentes, mientras que los que no tienen ventilador funcionan con menos calor.
A
disipador de calor
Es una herramienta que absorbe y distribuye el calor. Ayuda a enfriar dispositivos como procesadores o componentes electrónicos. Esto protege los dispositivos del sobrecalentamiento. Sin ella, componentes como las CPU o GPU pueden calentarse demasiado. El sobrecalentamiento puede ralentizarlos o incluso dañarlos.
Los disipadores de calor alejan el calor de la fuente hacia un área más amplia. Esto facilita la disipación del calor en el aire.
Aluminio:
y
cobre
Se utilizan a menudo porque transportan bien el calor. Al mantener la temperatura estable, los disipadores de calor ayudan a que los dispositivos funcionen mejor y duren más.
Tip
: Pensar en un
disipador de calor
como un ayudante que mantiene tus dispositivos frescos cuando están trabajando duro.
Encontrarás
disipadores de calor
En muchos dispositivos, incluso si no los ves. Las computadoras los necesitan para refrigerar las CPU y las GPU. Estas piezas se calientan mucho al jugar o editar videos. Sin refrigeración, podrían ralentizarse o dejar de funcionar.
Los teléfonos también usan
disipadores de calor
Para mantenerse fresco durante la transmisión o los juegos. Por ejemplo, ver videos en HD hace que el procesador del teléfono trabaje más, lo que genera calor.
disipador de calor
Ayuda a mantenerlo fresco para un rendimiento suave.
Otros dispositivos, como los televisores inteligentes, utilizan
disipadores de calor
Para enfriar sus pantallas. Los amplificadores y las placas de circuito también necesitan...
disipadores de calor
Para mantener la eficiencia y evitar el sobrecalentamiento.
Desde computadoras portátiles hasta refrigeradores,
disipadores de calor
Son clave para mantener los dispositivos seguros. Impiden que el calor cause problemas, sin importar la dificultad del trabajo.
Los disipadores de calor utilizan tres formas principales de mover el calor:
conducción
,
convección
y
radiación
Cada método ayuda a evitar que los dispositivos se sobrecalienten.
Conducción
Transfiere el calor directamente entre los materiales en contacto. Cuando un disipador de calor toca una pieza caliente, como una CPU, absorbe el calor.
Aluminio y cobre
Son muy buenos en esto porque transportan bien el calor.
Convección
Ocurre cuando el calor se desplaza a través del aire o un líquido. El disipador de calor se calienta y transfiere el calor al aire circundante. Los ventiladores o sistemas de flujo de aire ayudan a expulsar el aire caliente con mayor rapidez.
Radiacion
Envía calor en forma de ondas invisibles. Esto funciona mejor cuando la fuente de calor es mucho más caliente que el aire. Los estudios demuestran
radiación
Puede soportar hasta un 33% de transferencia de calor, especialmente a altas temperaturas.
Estos métodos funcionan en conjunto para eliminar el calor de manera eficiente. Por ejemplo, los disipadores de calor refrigerados por aire combinan...
conducción
y
convección
Para obtener mejores resultados. Conocer estos métodos demuestra
Cómo los disipadores de calor gestionan el calor
en diferentes situaciones
La forma y el diseño de un disipador de calor influyen en su capacidad de refrigeración. Dos aspectos clave son la superficie y el flujo de aire.
Una mayor superficie distribuye el calor con mayor facilidad. Las aletas, ranuras o diseños especiales amplían el espacio para que el calor escape. Por ejemplo, los disipadores de calor de espuma metálica con un 90 % de espacio vacío pueden reducir la temperatura hasta en un 63.8 %.
El flujo de aire es igual de importante. El aire que circula sobre el disipador disipa el calor. Diseños como canales cónicos o aletas porosas mejoran el flujo de aire y la refrigeración. Las pruebas demuestran que estos diseños mantienen los dispositivos más fríos que los disipadores convencionales durante su uso.
Al aumentar la superficie y mejorar el flujo de aire, los disipadores de calor gestionan mejor el calor. Esto ayuda a que los dispositivos se mantengan fríos, incluso durante un uso intensivo.
La base de un
disipador de calor
Primero toca la fuente de calor. Absorbe el calor de componentes como la CPU o la GPU y lo distribuye a otras áreas.
Aluminio:
y
cobre
Son opciones populares porque transportan bien el calor.
La posición de la base puede cambiar su funcionamiento. Por ejemplo:
|
Posición |
Tasa de transferencia de calor |
Eficiencia de enfriamiento |
Rango de error |
|
Inclinado (30°) |
Más alto |
Superior |
± 4.9% |
|
Plano (0°) |
Más Bajo |
Menos |
N/A |
Un buen diseño de base distribuye el calor uniformemente, evitando puntos calientes. Las investigaciones demuestran que las bases avanzadas, como los diseños con aletas dobles EFHP, enfrían mejor que las convencionales.
aluminio
bases. También reducen la resistencia térmica para mejorar el rendimiento.
Tip
: Elige un
disipador de calor
con una base hecha de materiales que conducen bien el calor para una mejor refrigeración.
Las aletas ayudan a distribuir el calor sobre un área más grande. Esto permite que
disipador de calor
Liberan calor al aire más rápidamente. Las aletas más altas y más aletas mejoran la refrigeración, como demuestran los estudios:
|
Investigaciones |
Resultados |
|
Prajapati y Bhandari [13,14] |
Las aletas más altas se enfrían mejor; las aletas más cortas son menos efectivas. |
|
Rahmani y otros [15] |
Las aletas más altas mejoran el rendimiento de refrigeración. |
|
Aziz y otros [17] |
La altura y la densidad de las aletas mejoran la transferencia de calor. |
|
Haghighi y otros [18] |
El espaciado adecuado de las aletas reduce la resistencia térmica. |
|
Joo y Kim [23] |
Los diseños con aletas de pasador se enfrían mejor que los diseños con aletas de placa. |
Las diferentes formas de las aletas también influyen en la refrigeración. Las aletas perforadas, escalonadas y anguladas mejoran la transferencia de calor. Por ejemplo, las aletas perforadas se enfrían más rápido, mientras que las escalonadas distribuyen el calor de forma más uniforme.
Los diseños únicos, como los disipadores de calor de celosía con forma hexagonal, funcionan aún mejor. Estos diseños reducen las temperaturas hasta un 28 % en comparación con las aletas convencionales. Esto demuestra la importancia de la forma de las aletas para la refrigeración.
Nota:
:Las aletas con espaciado inteligente y diseños creativos ayudan a mantener los dispositivos más frescos durante el uso intensivo.

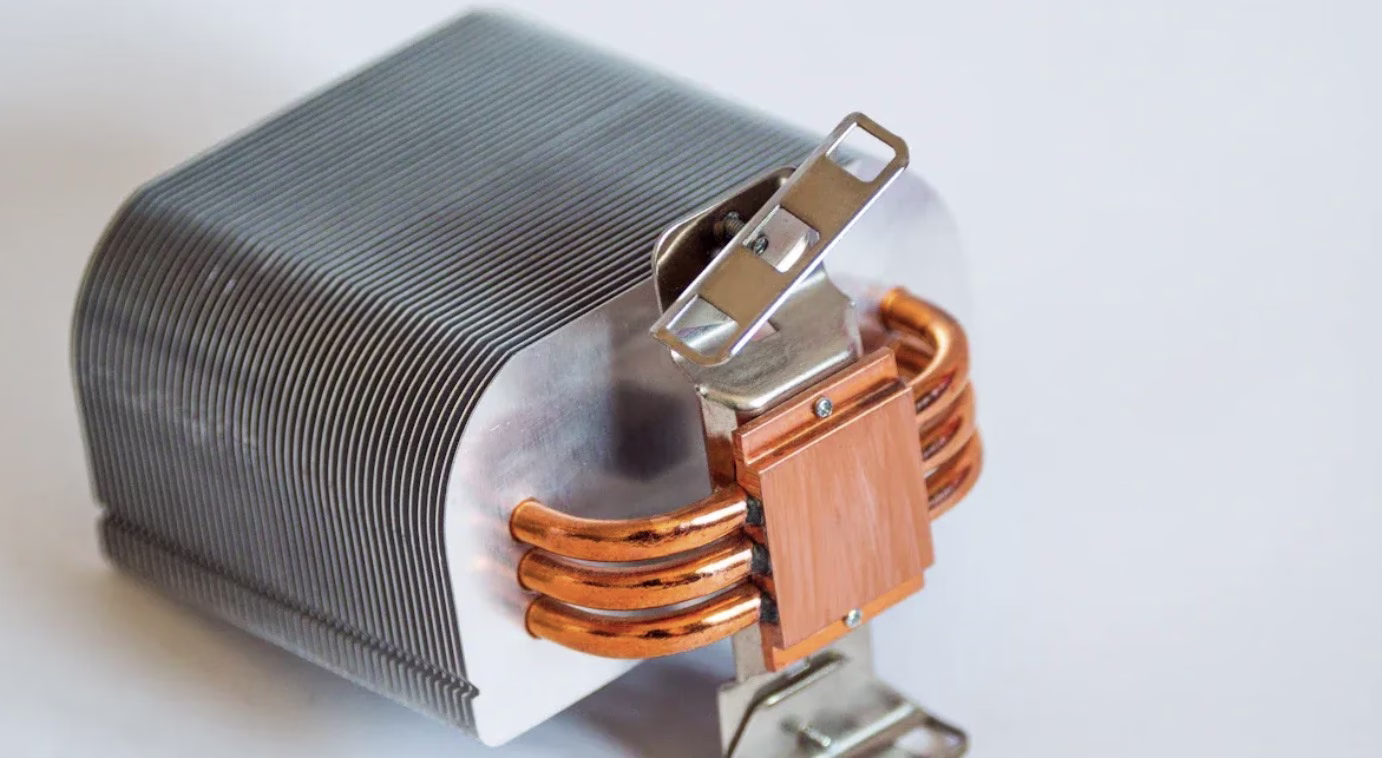

Los tubos de calor hacen
disipadores de calor
Mejores para mover el calor. Utilizan la evaporación y la condensación para transferir el calor desde la base hasta las aletas. Esto los hace más efectivos que los materiales sólidos como
cobre
.
Los estudios demuestran sus ventajas:
|
Enfoque de estudio |
Resultados clave |
|
Tubos de calor de alta temperatura |
Funcionó bien en diferentes condiciones sin problemas de arranque. |
|
Tubos de calor en la electrónica |
Trasladaron el calor de las CPU a las aletas mejor que cobre . |
|
Integración termoeléctrica |
Transferencia de calor mejorada y menor resistencia térmica. |
Los nuevos diseños, como los tubos de calor coaxiales, mejoran la transferencia de calor en un 57% y reducen
resistencia termica
en un 41%. Estable
aluminio
Los tubos de calor también soportan altas temperaturas y resisten problemas térmicos, lo que los hace ideales para dispositivos modernos.
Los tubos de calor son ideales para sistemas que generan mucho calor. Distribuyen el calor de forma rápida y uniforme, manteniendo los dispositivos refrigerados y fiables.
Tip
:Para dispositivos que se calientan mucho, elija un
disipador de calor
con tubos de calor para una mejor refrigeración.
Cuando veas un
disipador de calor
, podría pasar por alto la fina capa entre este y la fuente de calor. Esta capa se llama
Material de interfaz térmica (TIM)
Su función es rellenar los pequeños huecos entre las dos superficies. Estos huecos atrapan el aire, que no transporta bien el calor. El TIM elimina estas bolsas de aire, lo que facilita la circulación del calor desde la fuente hasta el...
disipador de calor
.
Incluso si una CPU y
disipador de calor
Aunque parecen lisos, no son perfectamente planos. De cerca, sus superficies presentan pequeñas protuberancias y depresiones. Sin TIM, estas irregularidades bloquean la transferencia de calor, lo que reduce la eficacia del enfriamiento. El TIM rellena estas irregularidades, mejorando el contacto y permitiendo que el calor fluya con mayor facilidad.
¿Sabía?
Un buen TIM puede reducir la resistencia térmica en un 50%, ayudando a que los dispositivos se mantengan más fríos.
Existen diferentes tipos de materiales de interfaz térmica para diversos usos:
Cada tipo tiene sus ventajas y desventajas. Por ejemplo, las pastas térmicas son flexibles, mientras que los metales líquidos funcionan mejor con dispositivos de alta potencia.
Para elegir el TIM adecuado, es necesario conocer su capacidad para transportar calor. Los ingenieros prueban los TIM para determinar su impedancia térmica y conductividad. Estas pruebas muestran la capacidad de transportar calor y su resistencia. A continuación, un breve resumen:
|
Medición/Prueba |
Rango de valores |
Exactitud |
|
Impedancia térmica |
> 0.01 °C-cm²/W |
± 5% |
|
Conductividad Térmica |
< 20 W/m-°C |
± 5% |
|
Impedancia de contacto |
N/A |
N/A |
|
Deflexión de la almohadilla |
N/A |
N/A |
Para la mayoría de los dispositivos, elija un TIM con baja impedancia térmica y alta conductividad. Estas características facilitan la transferencia de calor de forma rápida y eficiente.
Usar TIM correctamente es tan importante como elegir el adecuado. Sigue estos consejos:
Al elegir y aplicar TIM correctamente, puede mejorar su
disipadores de calor
rendimiento y mantener su dispositivo fresco.
Pro Tip
Si estás armando o actualizando una computadora, no olvides el TIM. Es un pequeño paso que marca una gran diferencia en la refrigeración.
Disipadores de calor pasivos
Dispositivos de refrigeración que utilizan el flujo de aire natural. No necesitan ventiladores ni electricidad, lo que los hace sencillos y ahorradores de energía. Los verás en dispositivos como routers y pequeños electrodomésticos. Sus aletas o ranuras crean más superficie, lo que facilita la disipación del calor.
Un estudio sobre disipadores de calor para paneles solares demostró el buen funcionamiento de los diseños pasivos. Redujo la temperatura de los paneles en 8.45 °C y aumentó la potencia en un 9.56 %. Estos resultados demuestran su buen rendimiento en exteriores.
|
Título del estudio |
Enfócate |
Principales Conclusiones |
|
Evaluación del rendimiento en exteriores de un nuevo disipador de calor fotovoltaico para mejorar la eficiencia de conversión de energía y la uniformidad de la temperatura. |
Disipadores de calor fotovoltaicos |
Se redujo la temperatura del módulo en 8.45 °C y se aumentó la potencia en un 9.56 %. Se mejoró la uniformidad de la temperatura en un 14.8 % con una irradiancia solar > 600 W/m². |
Los disipadores de calor pasivos son ideales para dispositivos que no generan demasiado calor. Son sencillos, duraderos y perfectos para el uso diario.
Tip
¿Buscas una opción de refrigeración fácil de mantener? Elige disipadores de calor pasivos.
Los disipadores de calor activos utilizan ventiladores o bombas para disipar el calor rápidamente. Esto los hace ideales para sistemas potentes como PCs para juegos o servidores. La velocidad (RPM) y el flujo de aire (CFM) del ventilador determinan su capacidad de refrigeración.
Los mejores sistemas de refrigeración por aire y refrigeración líquida optimizan los disipadores de calor activos. La refrigeración líquida reduce la resistencia térmica, manteniendo el silicio más frío y liberando energía para tareas exigentes.
|
Métrico |
Valor |
|
Capacidad de refrigeración |
1046.3 W sobre 6.25 cm² |
|
Tasa de flujo de agua de refrigeración |
0.63 l / min |
|
Resistencia térmica más baja |
0.0675 ° C / W |
|
Reducción de la temperatura del punto caliente |
40 ° C |
|
Reducción total de la resistencia térmica |
59.6% |
|
Potencia de bombeo requerida |
23 mW |
|
Coeficiente de Rendimiento (COP) |
44,810 |
Los disipadores de calor activos son imprescindibles para dispositivos que se calientan mucho. Mantienen la temperatura estable, garantizando así un óptimo rendimiento.
Nota:
Para juegos o tareas de alto consumo, los disipadores de calor activos son la mejor opción.
Disipadores de calor híbridos
Combinan refrigeración pasiva y activa. Utilizan aletas para el flujo de aire natural y ventiladores o bombas para la refrigeración forzada. Esta combinación los hace eficientes y útiles en industrias como la automoción y las telecomunicaciones.
Los estudios demuestran que los disipadores de calor híbridos funcionan mejor que los pasivos o activos. Por ejemplo, un diseño híbrido rechazó el 54.55 % del calor y almacenó el 45.45 % durante la prefusión.
|
Tipo de disipador de calor |
mecanismo de enfriamiento |
Material |
Conductividad Térmica (W/mK) |
Características adicionales |
|
Pasiva |
Convección natural |
Aluminio: |
~ 235 |
Aletas para superficie |
|
Activo(s) |
Asistido por ventilador |
Varíable |
N/A |
RPM: 1000-3000, CFM: ~45 |
|
Híbrido |
Mixta |
Cobre / Aluminio |
~ 300 |
Optimizado para el peso y la absorción del calor. |
Los disipadores de calor híbridos son perfectos para dispositivos con necesidades de calor variables. Su flexibilidad los hace ideales para usos modernos.
Pro Tip
¿Necesitas refrigeración para diferentes entornos? Los disipadores de calor híbridos son la solución.
Los disipadores de calor son importantes para muchas industrias. Ayudan a gestionar el calor para que los dispositivos funcionen correctamente, incluso en condiciones adversas.
En los coches, los disipadores de calor refrigeran las baterías y los componentes electrónicos de los vehículos eléctricos (VE). Estas piezas se calientan mucho con el uso. Unos buenos disipadores de calor prolongan la vida útil de las baterías y mejoran el rendimiento de los coches. El creciente mercado europeo de VE necesita mejores soluciones de refrigeración.
Los nuevos diseños y la impresión 3D mejoran la refrigeración de los sistemas de alta potencia. Estudios demuestran una mejor transferencia de calor y eficiencia en diferentes industrias.
Los disipadores de calor se encuentran en computadoras, teléfonos y dispositivos inteligentes. Impiden el sobrecalentamiento de procesadores y GPU. Los dispositivos más pequeños y resistentes necesitan mejores disipadores para gestionar más calor. Asia es líder en la fabricación de disipadores de calor gracias a su creciente industria tecnológica.
En el espacio, los disipadores de calor refrigeran la aviónica y los satélites. Mantienen los sistemas en funcionamiento en condiciones de calor o frío extremos. Los paneles solares utilizan disipadores de calor para mantenerse fríos y generar más energía. Los disipadores de calor pasivos reducen la temperatura del panel, mejorando así la potencia de salida.
Los métodos avanzados mejoran la refrigeración hasta en un 65.2% en condiciones difíciles.
Los disipadores de calor se utilizan en diversos campos. Su capacidad para funcionar en diferentes entornos los convierte en un elemento clave de la tecnología moderna.
El aluminio es un material común
disipadores de calor
Tiene una buena conductividad térmica, entre 205 y 230 W/mK. Esto permite que el aluminio distribuya rápidamente el calor de la fuente al aire. Además, es ligero, lo que lo hace ideal para portátiles y teléfonos.
Aluminio:
disipadores de calor
Son asequibles y fáciles de producir. Cuestan menos que materiales como
cobre
pero aún funcionan bien. Las pruebas muestran que el aluminio funciona casi tan bien como
cobre
, con sólo pequeñas diferencias de temperatura de unos 0.5 °C.
Tip
: aluminio
disipadores de calor
Son una opción inteligente para equilibrar costo, peso y rendimiento.
Cobre
es conocido por su excelente conductividad térmica, que oscila entre 386 y 401 W/mK. Esto hace
cobre
Ideal para refrigerar dispositivos de alto rendimiento como PCs para juegos. Soporta más calor y refrigera hasta un 50 % mejor que el aluminio.
Sin embargo,
cobre
Tiene algunas desventajas. Es más pesado y más caro que el aluminio. Esto lo hace menos ideal para dispositivos portátiles o económicos. Aun con estas desventajas,
cobre
Sigue siendo la mejor opción para una refrigeración máxima.
Nota:
: Utilice
disipadores de calor de cobre
Cuando el rendimiento de refrigeración es más importante que el peso o el coste.
Los materiales compuestos mezclan diferentes sustancias para mejorar
disipador de calor
Rendimiento. Por ejemplo, los compuestos de matriz metálica (MMC) mejoran la conductividad térmica sin perder ligereza. Estudios sobre compuestos de espuma metálica y PCM demuestran que mejoran la transferencia de calor al aumentar la superficie y mejorar el contacto térmico.
|
Título del estudio |
Enfócate |
Principales Conclusiones |
|
Compuesto de matriz metálica en aplicaciones de disipación de calor |
Evalúa MMC para disipadores de calor |
Destaca la importancia de la selección de materiales y la unión interfacial. |
|
Evaluación del rendimiento térmico de disipadores de calor compuestos PCM-MF |
Analiza compuestos de espuma metálica y PCM |
Muestra cómo el material y las condiciones ambientales afectan el rendimiento térmico. |
|
Presentación del rendimiento térmico de un disipador de calor compuesto de espuma metálica y PCM |
Examina los mecanismos de transferencia de calor. |
Enfatiza el área de superficie y el contacto térmico para una mejor transferencia de calor. |
Los materiales compuestos son ideales para usos avanzados. Combinan ligereza con alta eficiencia térmica.
Pro Tip
:Para las necesidades de refrigeración modernas, pruebe
disipadores de calor
Fabricado con materiales compuestos.
Elegir el material adecuado para una
disipador de calor
Depende de factores clave. Hay que considerar su capacidad para transportar el calor, su peso y su costo.
Conductividad térmica
es muy importante. Materiales como
cobre
y
aluminio
Son populares porque transportan bien el calor.
Cobre
Tiene una conductividad térmica de 385-400 W/mK, lo que lo hace ideal para una refrigeración fuerte.
Aluminio:
Con un rango de 167-237 W/mK, no es tan bueno, pero funciona bien para la mayoría de los dispositivos. Los compuestos de carbono pueden variar considerablemente (20-500 W/mK) según su diseño, lo que los hace útiles para necesidades especiales.
El peso también importa, especialmente para dispositivos portátiles o piezas aeroespaciales.
Cobre
es más pesado, con una densidad de 8.96 g/cm³, en comparación con
de aluminio
2.70 g/cm³. Cambio a
aluminio
puede reducir el peso de un
disipador de calor
en más del 65%. Esto es importante para dispositivos livianos como computadoras portátiles o drones.
El costo es otro factor importante.
Cobre
cuesta 3-4 veces más que
aluminio
, lo que lo hace menos ideal para productos de uso diario.
Aluminio:
Es más económico y se usa ampliamente en electrónica. Los compuestos de carbono cuestan más según su fabricación, por lo que suelen emplearse en dispositivos de alta gama o especiales.
|
Material |
Capacidad de transferencia de calor (W/mK) |
Peso (g/cm³) |
Comparación de precios |
|
Cobre |
385-400 |
8.96 |
3-4 veces más caro que aluminio |
|
Aluminio: |
167-237 |
2.70 |
Asequible para dispositivos comunes |
|
Compuestos de Carbono |
20-500 (basado en el diseño) |
1.5-2.0 |
El costo depende de los métodos de producción. |
Al elegir un material, considere estos factores según las necesidades de su dispositivo. Por ejemplo,
aluminio
es ideal para diseños livianos y asequibles, mientras que
cobre
Es mejor para la refrigeración superior. Los compuestos de carbono son ideales para usos avanzados que requieren características personalizadas.
Tip
:Adapte el material a las necesidades y al presupuesto de su dispositivo para obtener los mejores resultados.
Los disipadores de calor son importantes para mantener los dispositivos frescos y funcionando durante más tiempo. Conocer su funcionamiento te ayudará a elegir el más adecuado para tus necesidades. Impiden el sobrecalentamiento, que puede dañar las piezas y reducir el rendimiento.
Nuevas ideas han mejorado la refrigeración de los disipadores de calor. Por ejemplo, recubrimientos especiales y superficies texturizadas mejoran la transferencia de calor y prolongan la vida útil de los dispositivos. La siguiente tabla muestra algunas de estas mejoras:
|
Tipo de innovación |
Que hace |
Cómo ayuda a que los dispositivos duren más |
|
Nanorecubrimientos |
Utiliza materiales como el grafeno para mover el calor más rápido. |
Detiene el sobrecalentamiento y protege las piezas. |
|
Anodizado microtexturizado |
Agrega una capa que evita la oxidación y aumenta el área de superficie. |
Mantiene el rendimiento estable y evita daños por calor. |
|
Capas compuestas |
Agrega recubrimientos con partículas que mueven el calor para un mejor enfriamiento. |
Ayuda a que las piezas se mantengan frías y duren más. |
|
Pulverización térmica |
Agrega capas de cerámica o metal para mejorar el enfriamiento. |
Hace que los dispositivos sean más confiables al gestionar mejor el calor. |
|
Texturizado de superficies con láser |
Crea pequeños patrones para mejorar el flujo de aire y la transferencia de calor. |
Ayuda a que los dispositivos funcionen sin problemas y duren más. |
Estas actualizaciones demuestran cómo los disipadores de calor están mejorando para satisfacer las necesidades modernas. Ya sea para una computadora o para una máquina de fábrica, conocer su funcionamiento te ayudará a elegir el mejor.
Un disipador de calor disipa el calor de los componentes calientes para mantenerlos fríos. Evita el sobrecalentamiento, que puede dañar las piezas o ralentizar el rendimiento. Encontrarás disipadores de calor en dispositivos como ordenadores, teléfonos y coches.
Analiza la emisión de calor y las necesidades de refrigeración de tu dispositivo. El aluminio ligero es ideal para dispositivos cotidianos. El cobre es mejor para sistemas de alto rendimiento. Los diseños híbridos gestionan bien los cambios de temperatura.
Sí, los disipadores pasivos funcionan sin ventiladores. Se basan en el flujo de aire natural para enfriarse. Son ideales para dispositivos con baja emisión de calor, como routers o pequeños electrodomésticos.
La pasta térmica rellena los huecos entre el disipador y la fuente de calor. Mejora el contacto y acelera la disipación del calor. Sin ella, la refrigeración se vuelve menos eficaz y el dispositivo podría sobrecalentarse.
Los tubos de calor transfieren el calor más rápido mediante evaporación y condensación. Funcionan mejor en dispositivos que generan mucho calor, como ordenadores para juegos o servidores. Los disipadores de calor convencionales son más sencillos, pero menos eficientes.
