Hvordan specialfremstillede køleplader forbedrer køling i strømforsyningsenheder
Udendørs telekommunikationsskabe er designet til at beskytte følsomt kommunikationsudstyr i barske og uforudsigelige miljøer. I modsætning til indendørs elektronik skal disse systemer fungere, mens de udsættes for direkte sollys, skiftende omgivelsestemperaturer, regn, støv, fugtighed og kontaminering. Samtidig skal skabet stadig opretholde stabile interne temperaturer for routere, switche, strømforsyninger, batterier og kommunikationsmoduler. Denne kombination af miljøbeskyttelse og varmekontrol gør termisk design til en af de vigtigste tekniske udfordringer inden for udendørs telekommunikationsudstyr. Standarder og branchevejledning til udendørsskabe understreger specifikt, at termisk design ikke kun skal tage højde for intern varmeafledning, men også for varme, der tilføres af solstråling under udendørs forhold.
For producenter af telekommunikationsudstyr, systemintegratorer og infrastrukturprojektteams kan dårligt termisk design føre til mere end blot højere temperaturer. Det kan reducere udstyrets pålidelighed, fremskynde komponenternes aldring, øge strømforbruget for ventilatorer eller klimaanlæg og øge de langsigtede vedligeholdelsesomkostninger. I fjerntliggende trådløse installationer, vejkantskabe, basestationssupportsystemer og fibernetværksnoder kan termisk svigt direkte påvirke netværkstilgængeligheden. Derfor skal termisk styring i udendørs telekommunikationsskabe håndteres som et komplet systemdesignproblem snarere end et simpelt tilføjelseskølingsvalg.

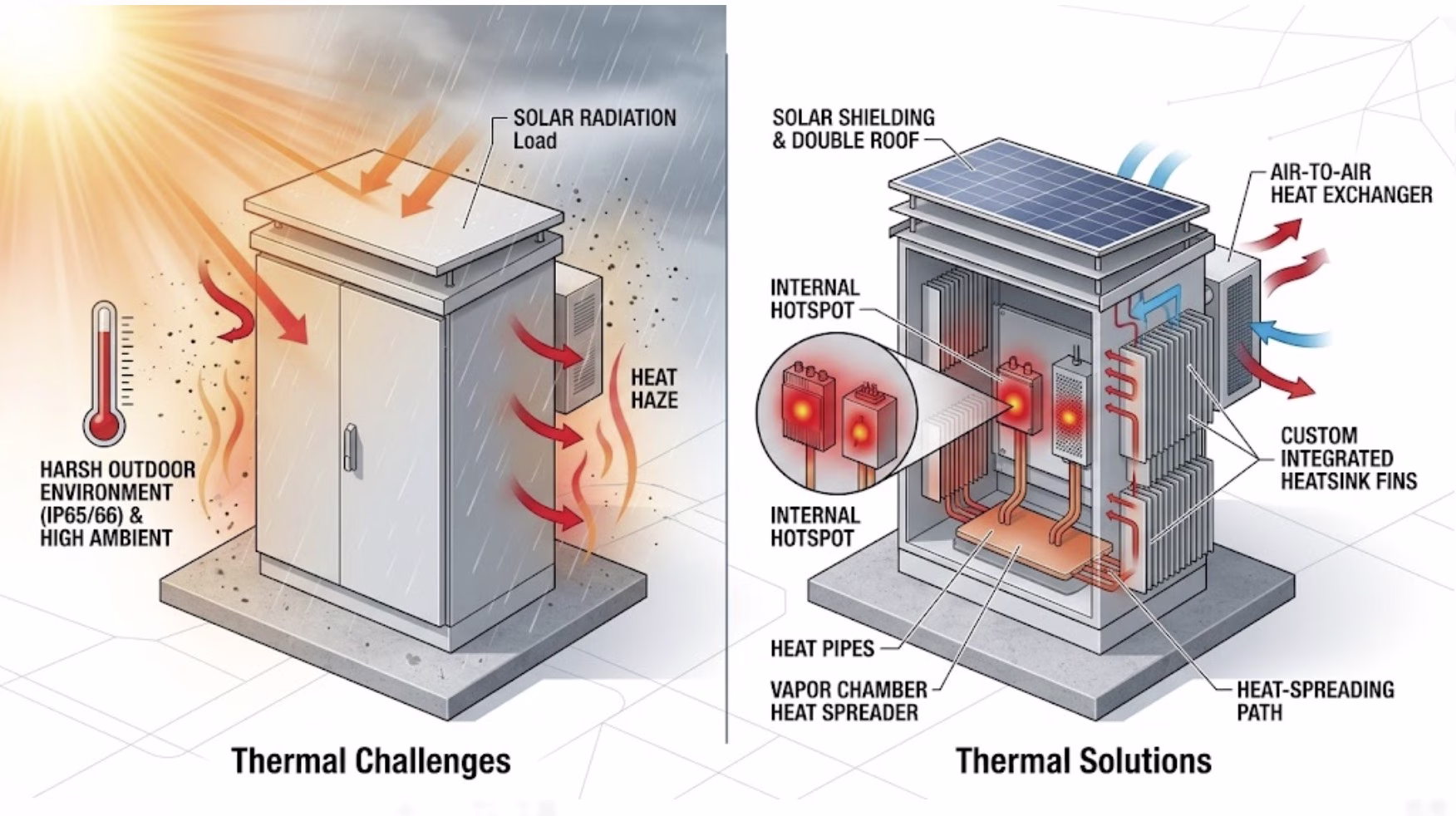

Hovedårsagen til, at udendørs telekommunikationsskabe er udfordrende, er, at de udsættes for varme fra to retninger på samme tid. Internt genererer elektronikken kontinuerlig varme under drift. Udvendigt absorberer skabet varme fra sollys og varm omgivende luft. Nogle branchevejledninger bemærker, at solbestråling på et udendørsskab kan være intens nok til at forårsage en stejl intern temperaturstigning, hvis det ikke håndteres gennem skabets design, valg af finish, afskærmning eller dimensionering af termisk system.
En anden vanskelighed er, at mange udendørs telekommunikationsskabe er designet til at være forseglede eller stærkt beskyttet mod støv, vandindtrængning og forurening. Det er nødvendigt for pålidelighed i felten, men det begrænser også den naturlige ventilation. Når luftstrømmen er begrænset, kan den indre varme hurtigt ophobes. Derfor er termisk design af udendørs kabinetter altid en balancegang mellem miljøbeskyttelse og varmeafledning. Indblæsning af udeluft kan i nogle tilfælde hjælpe med afkøling, men det kan også introducere fugtighed, forurenende stoffer og risiko for kondens, hvilket er grunden til, at mange forseglede udendørs designs er afhængige af lukkede kredsløb eller omhyggeligt kontrollerede termiske tilgange.
En af de vigtigste forskelle mellem indendørs og udendørs termisk design er solbelastningen. Direkte sollys opvarmer kabinettets ydre overflader, og den absorberede varme overføres derefter indad. Det betyder, at kølesystemet ikke kun skal fjerne den varme, der genereres af elektronikken, men også den ekstra varme, der forårsages af soleksponering. Branchereferencer for udendørs telekommunikationsskabe angiver specifikt, at solstråling skal inkluderes i beregningerne af den samlede varmebelastning.
Derfor er kabinettets farve, overfladefinish, solafskærmninger og kabinettets placering vigtige. Lyse eller reflekterende overflader kan reducere absorberet solvarme, mens afskærmninger eller dobbelttagskonstruktioner kan mindske den direkte termiske belastning på kabinettets krop. Disse detaljer kan virke sekundære, men de kan gøre en stor forskel i temperaturstigningen i udendørsskabe.
Telekommunikationsskabe installeret udendørs kræver ofte en høj grad af forsegling for at beskytte mod støv, regn, saltsprøjt og luftbåren forurening. Forsegling reducerer dog passiv luftstrøm og gør intern varmefjerning vanskeligere. I modsætning til ventilerede indendørsskabe kan forseglede udendørsskabe ikke blot stole på fri luftudveksling for at fjerne termisk energi.
Dette skaber en termisk designudfordring: kabinettet skal forblive lukket nok til at beskytte miljøet, samtidig med at varmen stadig kan bevæge sig effektivt fra interne komponenter til ydersiden. I praksis fører dette ofte til brugen af varmevekslere, ledningsveje til kabinetvæggen eller højeffektive passive og aktive kølestrukturer designet omkring den reelle interne varmebelastning.
Udendørs telekommunikationsskabe opvarmes ikke jævnt. Visse komponenter, såsom strømforsyninger, konvertere, ensrettere, processorer, RF-moduler og batterirelateret elektronik, kan generere koncentrerede hotspots. Selv hvis den gennemsnitlige kabinettemperatur synes acceptabel, kan lokale temperaturer ved disse varmekilder stadig overstige sikre driftsgrænser.
Det er her, termisk design bliver mere end blot et kabinetproblem. Den interne termiske vej er lige så vigtig. Specialfremstillede køleplader, afskårne køleplader, ekstruderede profiler, stemplede termiske dele og varmespredende strukturer kan hjælpe med at flytte varme væk fra kritiske komponenter mere effektivt. Enners produktpositionering omkring specialfremstillede ekstruderede og afskårne køleplader afspejler denne type applikationsbaseret kølelogik, især hvor luftstrøm, plads og pålidelighed skal optimeres sammen.
I nogle udendørs telekommunikationsapplikationer foretrækker designere passiv køling for at reducere vedligeholdelse og eliminere risikoen for ventilatorfejl. Passiv køling kan være yderst pålidelig, men det er ikke altid tilstrækkeligt, når den interne varmetæthed er høj, eller de omgivende forhold er strenge. Vejledning til design af køleplader viser, at systemer med naturlig konvektion har brug for passende finneorientering og bredere finneafstand for at fungere effektivt, hvilket kan begrænse kompakthed og den samlede kølekapacitet.
Det betyder, at passiv køling fungerer bedst, når den tages i betragtning tidligt i designfasen, og når kabinettets geometri, finnestruktur og ekstern eksponering optimeres sammen. Hvis disse beslutninger forsinkes, kan systemet i sidste ende kræve ventilatorer eller kompressorbaseret køling for at opfylde temperaturmålene, hvilket øger omkostninger og kompleksitet. Tidlig termisk planlægning anbefales i vid udstrækning, fordi det giver ingeniører mere fleksibilitet og reducerer risikoen for dyr redesign senere.
Udendørs telekommunikationssystemer forventes at fungere i fjerntliggende og ofte barske miljøer i lange perioder. Høje temperaturer fremskynder ældning af kondensatorer, interfacematerialer, isoleringssystemer og andre følsomme dele. Temperatursvingninger mellem dag og nat kan også skabe termisk cyklisk stress. Hvis fugtighed trænger ind i kabinettet, bliver kondens en yderligere pålidelighedsrisiko.
Derfor handler udendørs termisk design ikke kun om køleevne. Det handler også om langsigtet pålidelighed. Den bedste løsning er normalt den, der kontrollerer temperaturen ensartet, samtidig med at eksponering for støv, fugt og unødvendig vedligeholdelse minimeres.
Der findes ikke én optimal løsning til alle udendørs telekommunikationsskabe. Den rigtige termiske strategi afhænger af skabets størrelse, intern effekttab, lokalt klima, mål for indtrængningsbeskyttelse, vedligeholdelsesstrategi og budget.
Ved lavere til moderate varmebelastninger kan passiv køling kombineret med veldesignet kabinetgeometri være tilstrækkeligt. Dette kan omfatte køleplader i aluminium, eksterne finnestrukturer, ledende monteringsveje, reflekterende overfladebehandlinger og solafskærmninger. Ved højere varmebelastninger kan aktive kølemetoder såsom ventilatorer, lukkede varmevekslere eller aircondition være nødvendige. Branchelitteratur om udendørs elektronik viser, at løsninger i den virkelige verden spænder fra naturlig konvektion til kommercielle klimaanlæg og mere avancerede termiske systemer, afhængigt af applikationens krav.
Inde i kabinettet er køling på komponentniveau lige så vigtig. Ekstruderede køleplader vælges ofte for omkostningseffektive og skalerbare designs, mens skived-køleplader kan levere højere finnetæthed på begrænset plads. Enners eget indhold understreger, at finnegeometri, luftstrømskompatibilitet, overfladeareal og tilpasset struktur alle påvirker ydeevnen, hvilket er især relevant i telekommunikationsskabe, hvor pladsen er trang, og varmekoncentrationen er høj.
Hvis du udvikler et udendørs telekommunikationsskab, bør termisk design begynde med reelle driftsforhold snarere end generisk komponentvalg. Følgende spørgsmål bør gennemgås tidligt:
Disse tidlige beslutninger påvirker ikke kun køleydelsen, men også kabinettets størrelse, materialevalg, strømforbrug, feltpålidelighed og de samlede projektomkostninger. Derfor understøtter erfarne termiske leverandører normalt designgennemgang, strukturoptimering og prototypevalidering i stedet for kun at levere standardkatalogdele. Enners lokation positionerer virksomheden omkring brugerdefinerede termiske løsninger, forståelse af aktiv/passiv køling og fremstillingsbare kølepladestrukturer, hvilket passer godt til denne type projektkrav.
De termiske designudfordringer i udendørs telekommunikationsskabe er mere komplekse end dem, der er forbundet med typisk indendørs elektronik. Ingeniører skal kontrollere intern varmegenerering, samtidig med at de håndterer solbelastning, begrænset luftstrøm, miljøforsegling, lokale hotspots og langsigtet pålidelighed. Et vellykket design handler sjældent blot om at tilføje en ventilator eller vælge et større kabinet. Det kræver en afbalanceret termisk strategi, der tager hensyn til kabinettet, de interne komponenter, miljøet og vedligeholdelsesmodellen sammen.
For OEM'er, telekommunikationsudstyrsmærker og infrastrukturintegratorer er det netop derfor, at brugerdefineret termisk design er vigtigt. Den rette kombination af køling på kabinetniveau og varmeafledning på komponentniveau kan forbedre udstyrets levetid, reducere servicerisiko og understøtte mere stabil ydeevne i felten. Hvis dit projekt involverer udendørs kommunikationsskabe, vejsidede telekommunikationsbokse eller forseglede netværksskabe, kan et samarbejde med en erfaren producent af termiske løsninger hjælpe dig med at løse disse udfordringer tidligere og mere effektivt.
Leder du efter skræddersyede termiske løsninger til udendørs telekommunikationsskabe? Kontakt os for at drøfte din anvendelse, dit driftsmiljø og dine kølebehov og få en skræddersyet anbefaling.
Fordi kabinettet skal håndtere både intern varme fra elektronik og ekstern varme fra solstråling, samtidig med at det opretholder beskyttelse mod støv, regn og fugtighed.
Ja. Lyse eller reflekterende overflader kan reducere absorptionen af solvarme og hjælpe med at mindske temperaturstigningen i kabinettet i direkte sollys.
Nogle gange, men det afhænger af den samlede varmebelastning, luftstrømningsvej, omgivelsestemperatur og kabinetstruktur. Højtydende eller tæt forseglede systemer har ofte brug for yderligere kølestøtte.
De hjælper med at håndtere hotspots, tilpasse begrænset mekanisk plads og forbedre termisk ydeevne baseret på reel luftstrøm og layoutforhold. Enners afskårne og ekstruderede køleplader afspejler disse designfordele.
Du skal angive kabinetstørrelse, intern varmebelastning, komponentlayout, omgivelsestemperaturområde, soleksponeringsforhold, luftstrøm eller forseglingsmetode og forventede produktionskrav.
