Jak chladiče ovlivňují životnost LED světel
Elektronická zařízení generují teplo jako přirozený vedlejší produkt svého provozu. Toto teplo pochází především z rozptylu elektrické energie při jejím průchodu polovodiči nebo pasivními součástkami. Pokud se nekontroluje, může přehřátí výrazně snížit výkon zařízení, snížit spolehlivost a dokonce způsobit trvalé poškození. Efektivní tepelná regulace je zásadní pro udržení optimálních provozních teplot, zajištění dlouhé životnosti a účinnosti elektronických zařízení.
Když teplota spoje elektronických součástek, jako jsou programovatelné logické čipy (PAL), dynamická paměť s náhodným přístupem (DRAM) nebo mikroprocesory, překročí maximum stanovené výrobcem, jejich poruchovost exponenciálně roste. Přehřátí nejen ovlivňuje životnost součástek, ale také přispívá k problémům, jako je šum signálu v důsledku nadměrného pohybu volných elektronů v polovodičích. Hlavním cílem tepelného managementu je proto udržet teplotu spoje pod kritickou úrovní.
Příroda usnadňuje přenos tepla prostřednictvím tří základních mechanismů: vedením tepla, konvekcí a zářením. Každý z nich hraje zásadní roli v tepelném návrhu elektroniky.
Konvekce zahrnuje přenos tepla pohybem a mícháním tekutých prvků, což může být buď přirozené, nebo nucené.
Přirozená konvekce: K ní dochází v důsledku teplotně vyvolaných změn hustoty v chladicím médiu, což vede k pohybu tekutiny poháněnému vztlakem.
Nucená konvekce: Tato metoda využívá vnější síly, jako jsou ventilátory nebo čerpadla, k pohybu chladicího média po vyhřívaných površích.

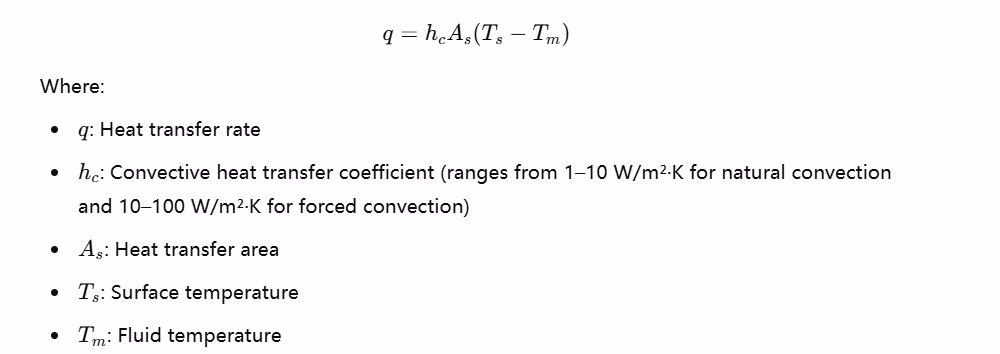

Konvekce se řídí Newtonovým zákonem ochlazování:
Vedení tepla přenáší teplo z oblastí s vyšší teplotou do oblastí s nižší teplotou v rámci materiálu. V elektronice k němu dochází primárně prostřednictvím mřížkových vibrací atomů a pohybu volných elektronů. Fourierův zákon vedení tepla popisuje tento proces:
Materiály jako hliník (k=236k=236W/m·K) a měď (k=400k=400W/m·K) se běžně používají v chladičích kvůli jejich vysoké tepelné vodivosti. Pro lepší výkon některé chladiče kombinují měď a hliník, aby se optimalizovala tepelná vodivost a hmotnost.
Tepelně vodivé materiály (TIM), jako je teplovodivá pasta nebo vodivé podložky, navíc vyplňují mikroskopické mezery mezi povrchy, čímž snižují tepelný odpor a zlepšují přenos tepla. I když mají TIM vysokou tepelnou vodivost, jejich účinnost závisí také na minimalizaci tepelného odporu na rozhraních.
Záření je přenos tepla pomocí elektromagnetických vln a může probíhat i ve vakuu. Řídí se Stefanovým-Boltzmannovým zákonem:
I když se záření stává významným při extrémně vysokých teplotách nebo v kosmickém prostředí, jeho příspěvek k odvodu tepla ve většině elektronických zařízení je minimální. Častým omylem je, že černé chladiče vyzařují teplo efektivněji. Barva však ovlivňuje pouze absorpci viditelného světla, nikoli infračervené záření, které dominuje při typických provozních teplotách zařízení.
Pro návrh efektivních systémů pro regulaci teploty:
Efektivní řízení tepla je klíčové pro zachování výkonu a spolehlivosti elektronických zařízení. Pochopení mechanismů vedení, konvekce a záření umožňuje inženýrům vyvíjet inovativní řešení pro odvod tepla. Vzhledem k neustálému vývoji elektroniky investice do robustních strategií řízení teploty zajistí, že zařízení budou fungovat bezpečně a efektivně, a to i v náročných podmínkách.
