Ve světě elektroniky je efektivní tepelný management zásadní pro zajištění dlouhé životnosti a výkonu zařízení.
Chladiče
hrají v tomto procesu klíčovou roli tím, že odvádějí teplo generované elektronickými součástkami. Jedním z klíčových ukazatelů při hodnocení účinnosti chladiče je jeho tepelný odpor. Tento článek se ponoří do konceptu tepelného odporu v chladičích, jeho významu, faktorů, které jej ovlivňují, a praktických tipů pro optimalizaci tepelného řízení ve vašich systémech.

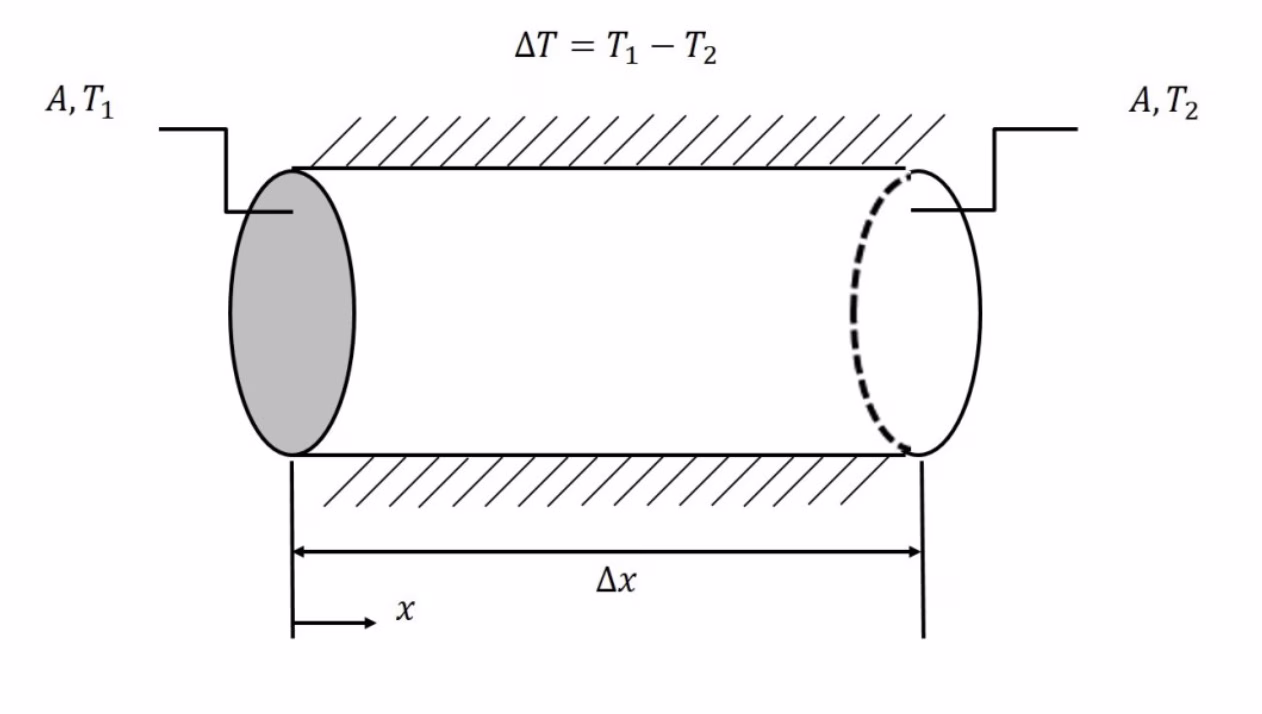

Tepelný odpor je měřítkem schopnosti materiálu odolávat toku tepla. V kontextu chladičů kvantifikuje účinnost chladiče při přenosu tepla z teplo generující součásti do okolního prostředí. Tepelný odpor se obvykle vyjadřuje ve stupních Celsia na watt (°C/W). Nižší tepelný odpor značí účinnější chladič, protože dokáže odvést více tepla při daném teplotním rozdílu.
Důležitost nízkého tepelného odporu
1. Zvýšený výkon: Elektronické součástky, zejména ty vysoce výkonné, jako jsou CPU a GPU, generují značné množství tepla. Nízký tepelný odpor zajišťuje efektivní odvod tohoto tepla, udržuje optimální provozní teploty a zabraňuje tepelnému škrcení, které může snížit výkon.
2. Životnost součástí: Vysoké provozní teploty mohou urychlit degradaci elektronických součástek. Efektivní tepelná regulace díky nízkému tepelnému odporu pomáhá prodloužit životnost těchto součástí tím, že udržuje teploty v bezpečných mezích.
3. Spolehlivost systému: Udržování nižších teplot snižuje riziko poruch způsobených teplotou. To je obzvláště důležité v odvětvích, jako je letecký a kosmický průmysl, automobilový průmysl a lékařské přístroje, kde je spolehlivost prvořadá.
1. Materiál: Tepelná vodivost materiálu použitého v chladiči významně ovlivňuje jeho tepelný odpor. Materiály s vysokou tepelnou vodivostí, jako je měď a hliník, jsou pro chladiče preferovány kvůli své vynikající schopnosti vést teplo.
2. Konstrukce a povrchová plocha: Konstrukce chladiče, včetně geometrie žeber a povrchové plochy, hraje klíčovou roli. Větší povrchová plocha s větším počtem žeber zvyšuje schopnost odvodu tepla, a tím snižuje tepelný odpor.
3. Proudění vzduchu: Účinnost odvodu tepla závisí také na proudění vzduchu kolem chladiče. Zlepšené proudění vzduchu snižuje mezní vrstvu stojatého vzduchu, která může působit jako izolační vrstva, a tím snižuje tepelný odpor.
4. Kontaktní odpor: Tepelný odpor na rozhraní mezi chladičem a součástí generující teplo může významně ovlivnit celkový tepelný výkon. Použití tepelně vodivých materiálů (TIM), jako je teplovodivá pasta, může pomoci tento odpor minimalizovat.
Optimalizace tepelného odporu v chladičích
1. Výběr správného materiálu: Vyberte chladiče vyrobené z materiálů s vysokou tepelnou vodivostí. Měď a hliník se běžně používají kvůli svým vynikajícím vlastnostem odvodu tepla.

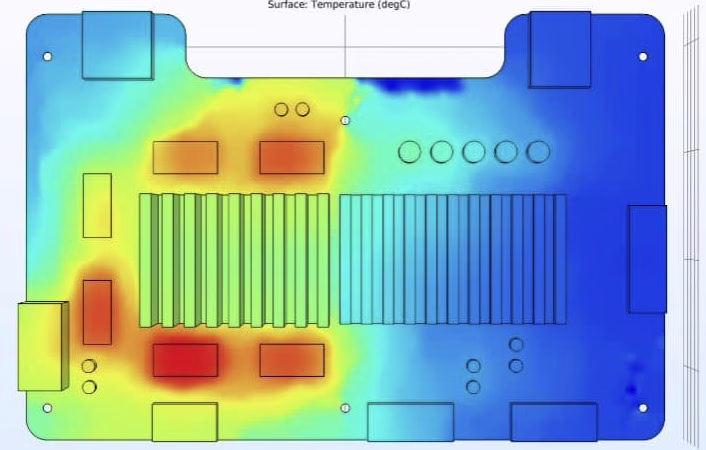

2. Optimalizovaný návrh: Použijte pokročilé simulační nástroje k návrhu chladičů s optimální geometrií žeber a povrchovými plochami, které maximalizují odvod tepla. Zásadní jsou faktory, jako je tloušťka žeber, rozteč a celkové rozměry.
3. Zlepšení proudění vzduchu: Zajistěte v systému dostatečné větrání. Použití ventilátorů nebo metod přirozené konvekce může výrazně zlepšit proudění vzduchu a snížit tepelný odpor. Důležitý může být i umístění a orientace chladiče, která využívá vzorce proudění vzduchu.
4. Kvalitní materiály tepelného rozhraní: Mezi chladič a součástku naneste vysoce kvalitní teplovodivou pastu nebo podložky, abyste snížili kontaktní odpor. Ujistěte se, že je nanesení rovnoměrné a pokrývá celou kontaktní plochu, abyste maximalizovali přenos tepla.
5. Pravidelná údržba: Postupem času se na chladičích může hromadit prach a nečistoty, což snižuje jejich účinnost. Pravidelné čištění a údržba jsou nezbytné pro udržení co nejlepšího fungování chladičů.
Pokročilé techniky
1. Chladiče s parní komorou: Začlenění parních komor do chladičů může dále zlepšit odvod tepla. Parní komory rovnoměrněji rozvádějí teplo po chladiči, čímž se snižují horká místa a zlepšuje se celková účinnost.
2. Tepelné trubice: Použití tepelných trubic ve spojení s chladiči může také zlepšit tepelný management. Tepelné trubice mohou efektivněji přenášet teplo z komponenty na větší plochu chladiče, čímž snižují tepelný odpor.
3. Řešení aktivního chlazení: V případech, kdy pasivní chlazení není dostatečné, lze použít řešení aktivního chlazení, jako je kapalinové chlazení nebo termoelektrické chladiče. Tyto systémy aktivně odvádějí teplo od součástí, čímž výrazně snižují tepelný odpor.
Efektivní tepelný management je klíčový pro výkon, spolehlivost a dlouhou životnost elektronických součástek. Pochopení a optimalizace tepelného odporu chladiče je klíčovým aspektem tohoto procesu. Výběrem správných materiálů, návrhem účinných chladičů, zlepšením proudění vzduchu a použitím kvalitních materiálů tepelného rozhraní můžete výrazně zlepšit tepelný výkon vašich systémů. S pokrokem technologií bude začleňování pokročilých chladicích technik, jako jsou parní komory a tepelné trubice, i nadále posouvat hranice tepelného managementu a zajistit, aby elektronická zařízení mohla pracovat na špičkový výkon i za těch nejnáročnějších podmínek.
