في عالم الإلكترونيات والحوسبة عالية الأداء، تُعدّ إدارة الحرارة أمرًا بالغ الأهمية. فمع ازدياد قوة الأجهزة وصغر حجمها، تزداد كمية الحرارة المُولّدة من مكونات مثل وحدات المعالجة المركزية (CPU) ووحدات معالجة الرسومات (GPU) وترانزستورات الطاقة. وإذا لم تُدار هذه الحرارة بشكل صحيح، فقد تؤدي إلى انخفاض الأداء، وتعطل المكونات، وتقصير عمر الأجهزة الإلكترونية. وهنا يأتي دور مشتتات الحرارة. فهي مكونات أساسية تُساعد على تبديد الحرارة بعيدًا عن الأجزاء الحساسة، مما يضمن الأداء الأمثل وطول العمر الافتراضي للأجهزة الإلكترونية. تُقدّم هذه المقالة نظرة مُعمّقة على ماهية مشتتات الحرارة، وكيفية عملها، وتطبيقاتها المُختلفة.
ما هي المشتتات الحرارية؟
المشتت الحراري هو مبادل حراري سلبي ينقل الحرارة الناتجة عن جهاز إلكتروني أو ميكانيكي إلى وسط مائع، غالبًا ما يكون هواءً أو سائل تبريد، حيث تُبدد بعيدًا عن الجهاز، مما يُنظم درجة حرارته. تتمثل الوظيفة الأساسية للمشتت الحراري في زيادة مساحة السطح المتاحة لتبديد الحرارة، مما يُسهل نقل الحرارة من المكون الساخن إلى الوسط البارد.
كيف تعمل المبددات الحرارية؟
يتضمن مبدأ عمل المشتت الحراري ثلاث آليات رئيسية: التوصيل، والحمل الحراري، والإشعاع.
-
التوصيل:
-
تنتقل الحرارة من المكون الساخن إلى المشتت الحراري بالتلامس المباشر. تعتمد كفاءة هذه العملية على الموصلية الحرارية للمواد المستخدمة. تُستخدم المعادن، مثل الألومنيوم والنحاس، ذات الموصلية الحرارية العالية، بشكل شائع في المشتتات الحرارية.
-
الحمل:
-
بمجرد انتقال الحرارة إلى المشتت الحراري، تُبدد إلى السائل المحيط (عادةً الهواء) عبر الحمل الحراري. في الحمل الحراري الطبيعي، يعتمد المشتت الحراري على الدورة الطبيعية للهواء لإزالة الحرارة. أما في الحمل الحراري القسري، فتُستخدم المراوح أو المنافيخ لتعزيز تدفق الهواء فوق المشتت الحراري، مما يُحسّن كفاءة التبريد.
-
إشعاع:
-
يُبدد جزءٌ أقل من الحرارة عبر الإشعاع الحراري، حيث تنبعث الحرارة من سطح المشتت الحراري على شكل أشعة تحت حمراء. هذه العملية أقل أهميةً مقارنةً بالتوصيل والحمل الحراري، ولكنها تُسهم في تبديد الحرارة بشكلٍ عام.
أنواع المشتتات الحرارية
هناك أنواع مختلفة من مشتتات الحرارة، كل منها مصمم لتطبيقات ومتطلبات حرارية محددة. من بين الأنواع الشائعة:
-
الحرارة السلبية
المصارف:
-
تعتمد هذه المشتتات الحرارية على الحمل الحراري الطبيعي لتبديد الحرارة. عادةً ما تُصنع من الألومنيوم المبثوق، وتحتوي على زعانف أو مسامير لزيادة مساحة السطح. تتميز مشتتات الحرارة السلبية بالهدوء والموثوقية، ولكنها قد لا توفر تبريدًا كافيًا للمكونات عالية الطاقة.
-

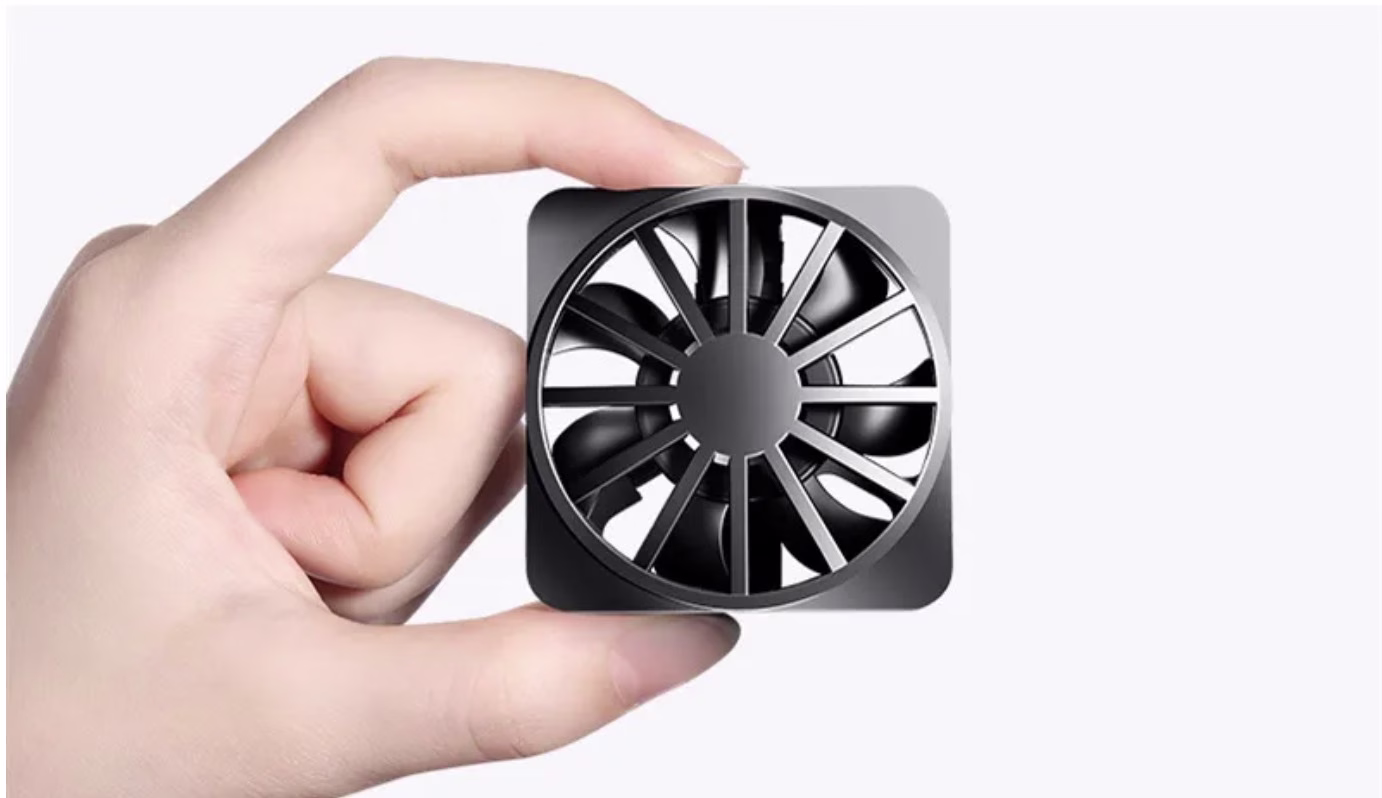

النشطه
حرارة
المصارف:
-
تتضمن هذه الأجهزة مراوح أو منفاخات لتعزيز تبديد الحرارة عبر الحمل الحراري القسري. تُعد مشتتات الحرارة النشطة أكثر فعالية من المشتتات السلبية في تبريد الأجهزة عالية الطاقة، ولكنها قد تُصدر ضوضاء وتتطلب طاقة إضافية.
-
مشعات حرارية مبردة بالسائل:
-
تستخدم هذه الأنظمة سائل تبريد لنقل الحرارة بعيدًا عن المُكوّن. يدور السائل عبر حلقة مغلقة، حيث يمتص الحرارة من المشتت الحراري ويطلقها عبر مُشعّ. تتميز أنظمة التبريد السائل بكفاءة عالية، وتُستخدم غالبًا في تطبيقات الحوسبة والألعاب عالية الأداء.
-

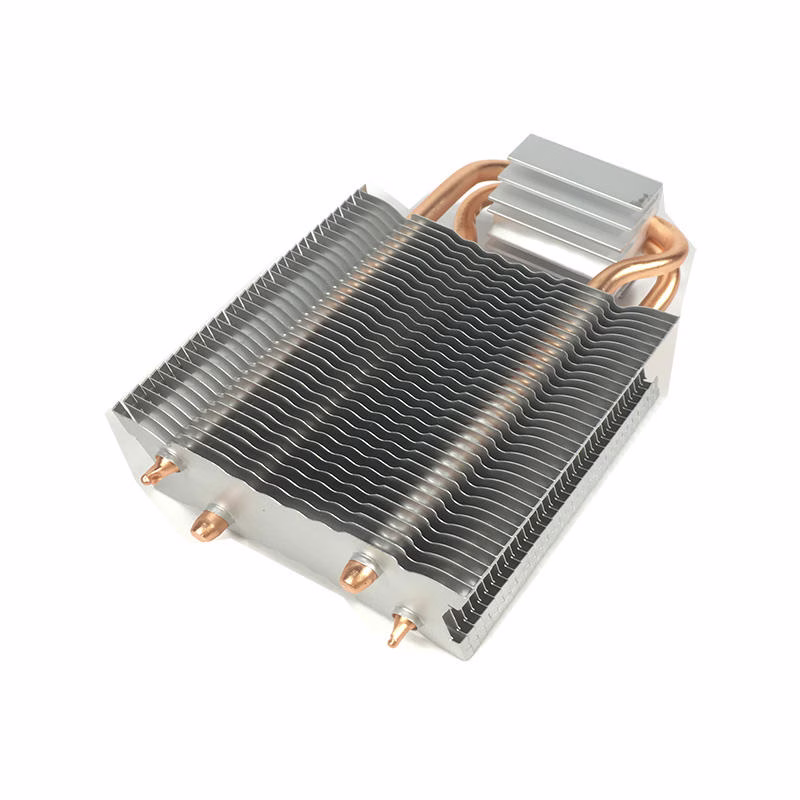

أنابيب الحرارة ومبددات الحرارة:
-
تجمع هذه الأنظمة بين مبادئ التبريد السلبي والنشط. أنابيب الحرارة عبارة عن أنابيب محكمة الغلق مملوءة بسائل عامل يتبخر ويتكثف لنقل الحرارة. وغالبًا ما تُدمج في مشعات حرارية لتحسين الأداء الحراري دون الحاجة إلى تبريد نشط.
-
مشعات حرارة غرفة البخار:
-
على غرار أنابيب التدفئة، غرف البخار هي غرف مسطحة محكمة الغلق، تستخدم تغير طور سائل العمل لتوزيع الحرارة بالتساوي على المشتت الحراري. وهي فعّالة في التطبيقات التي يكون فيها توزيع الحرارة المنتظم أمرًا بالغ الأهمية.
تطبيقات المبددات الحرارية
تُستخدم مشتتات الحرارة في مجموعة واسعة من التطبيقات في مختلف الصناعات. من أبرز هذه التطبيقات:
-
أجهزة الكمبيوتر والإلكترونيات:
-
في أجهزة الكمبيوتر الشخصية، تُستخدم مشعات الحرارة لتبريد وحدات المعالجة المركزية (CPU) ووحدات معالجة الرسومات (GPU) ومجموعات الشرائح ووحدات إمداد الطاقة. تضمن هذه المشعات عمل هذه المكونات ضمن حدود درجة حرارة آمنة، مما يُحسّن الأداء والموثوقية.
-
الإنارة بالصمام المضيء:
-
تُولّد مصابيح LED عالية الطاقة حرارةً كبيرة، مما قد يُقلل من عمرها الافتراضي وكفاءتها. تُساعد مشتتات الحرارة على تبديد هذه الحرارة، مما يُحافظ على أداء أنظمة إضاءة LED وطول عمرها.
-
الاتصالات:
-
في معدات الاتصالات، يتم استخدام المشعات الحرارية لتبريد مكبرات الطاقة وأجهزة الإرسال والاستقبال والمكونات المهمة الأخرى، مما يضمن التشغيل المستقر ويمنع الإغلاق الحراري.
-
السيارات:
-
تعتمد المركبات الحديثة على وحدات تحكم إلكترونية (ECUs) وأنظمة إلكترونية أخرى تُولّد الحرارة. تُساعد مشتتات الحرارة على إدارة هذه الحرارة، مما يمنع الضرر الحراري ويضمن تشغيلًا موثوقًا للمركبة.
-
طاقة متجددة:
-
في أنظمة الطاقة المتجددة، مثل العاكسات الشمسية وطواحين الهواء، يتم استخدام المبددات الحرارية لتبريد الأجهزة الإلكترونية، مما يؤدي إلى تحسين الكفاءة وإطالة عمر الأنظمة.
-
الآلات الصناعية:
-
تُستخدم المشعات الحرارية في تطبيقات صناعية مختلفة، بدءًا من وحدات التحكم في المحرك وحتى مصادر الطاقة، للحفاظ على درجات حرارة التشغيل المثالية ومنع ارتفاع درجة الحرارة.
العوامل التي يجب مراعاتها عند اختيار المشتت الحراري
يتضمن اختيار المشتت الحراري المناسب عدة اعتبارات:
-
المقاومة الحرارية:
-
تشير المقاومة الحرارية للمشتت الحراري إلى قدرته على تبديد الحرارة. كلما انخفضت المقاومة الحرارية، كان تبديد الحرارة أفضل. تعتمد هذه المعلمة على مادة المشتت الحراري وتصميمه ومساحة سطحه.
-
المادة:
-
تؤثر مادة المشتت الحراري على توصيله الحراري. يتميز النحاس بتوصيل حراري أعلى من الألومنيوم، ولكنه أثقل وزنًا وأكثر تكلفة. أما الألومنيوم، فهو خفيف الوزن واقتصادي، ولكنه أقل كفاءة في توصيل الحرارة.
-
الحجم والشكل:
-
يجب أن يتناسب حجم وشكل المشتت الحراري مع المتطلبات الحرارية للمكون والمساحة المتاحة. المشتتات الحرارية الأكبر ذات مساحة السطح الأكبر قادرة على تبديد حرارة أكبر، ولكنها قد لا تناسب المساحات الضيقة.
-
تدفق الهواء:
-
يُعد تدفق الهواء الكافي ضروريًا لتبديد الحرارة بفعالية. يجب أن يُسهّل موقع المشتت الحراري والبيئة المحيطة تدفق الهواء بشكل صحيح، سواءً من خلال الحمل الحراري الطبيعي أو القسري.
-
طريقة التركيب:
-
تُعد طريقة تثبيت المشتت الحراري على المُكوّن أساسيةً لنقل الحرارة بكفاءة. تُستخدم مواد الواجهة الحرارية (TIMs)، مثل المعجون الحراري، والوسادات، والمواد اللاصقة، لتحسين التلامس وتقليل المقاومة الحرارية.
تُعدّ مشتتات الحرارة مكونات أساسية في الإدارة الحرارية للأجهزة الإلكترونية والميكانيكية. فمن خلال تبديدها للحرارة بكفاءة، تضمن هذه المشتتات الأداء الأمثل والموثوقية وطول العمر الافتراضي للمكونات. ويتيح فهم أنواع مشتتات الحرارة المختلفة وتطبيقاتها اتخاذ قرارات مدروسة في تصميم وصيانة الأنظمة المُولّدة للحرارة. ومع استمرار تطور التكنولوجيا، سيظل دور مشتتات الحرارة في إدارة التحديات الحرارية بالغ الأهمية، مما يُحفّز الابتكار ويُعزز قدرات الأجهزة الإلكترونية في مختلف الصناعات.
