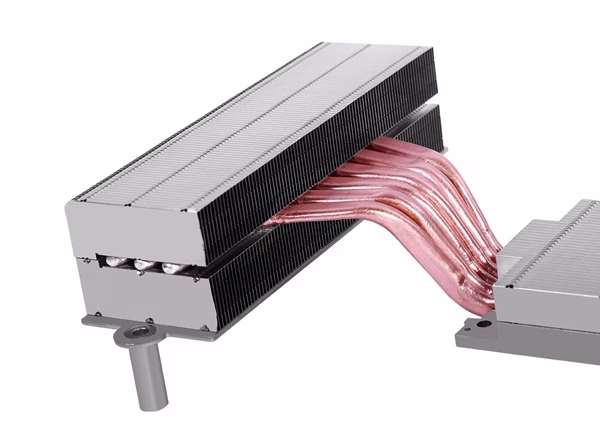

מערכות קירור בצינורות חום הפכו לחלק בלתי נפרד מניהול חום באלקטרוניקה מודרנית. החל מתעופה וחלל ועד מוצרי אלקטרוניקה צרכנית, היעילות הפסיבית שלהן הופכת אותן לפתרון תרמי מועדף. עם זאת, למרות השימוש הנרחב בהן, מהנדסים ואנשי מקצוע בתחום הרכש עדיין מחזיקים בתפיסות מוטעות לגבי תפקידן, אילוצי התכנון והאמינות שלהן.
מיתוסים אלה מובילים לעיתים קרובות להנדסה יתרה, עלות מיותרת או דחייה מוחלטת של פתרון יעיל. המדריך הבא מטפל בשבע מהתפיסות האי-הבנות הנפוצות ביותר בנוגע... קירור צינורות חום מערכות ומסביר את המציאות שמאחורי כל אחת מהן.
במבט חטוף, קל לדמיין צינור אטום מלא בנוזל כסיכון. החשש הוא שאם יינקב, הוא עלול לדלוף ולגרום נזק לאלקטרוניקה בקרבת מקום. אבל לא כך מתנהגים צינורות חום מודרניים ביישומים בעולם האמיתי.
ראשית, נוזל העבודה בתוך צינור חום קיים בכמות קטנה מאוד - בדרך כלל מספיקה כדי להרוות את מבנה הפתיל. גם אם המעטפת החיצונית נפגעת, הנוזל נספג ואינו מטפטף או נשפך. זה לא מאגר; זוהי מערכת לולאה סגורה עם פעולה נימית שמסובבת באופן מתמיד אדים ונוזל בתוך הפתיל.
יתר על כן, צינורות חום בנויים ממתכות עמידות כמו נחושת או נירוסטה. המבנה שלהם עמיד מאוד בפני זעזועים, לחץ ורעידות. בשימוש סטנדרטי, הסיכון לקרע כמעט ואינו קיים אלא אם כן המכשיר נחשף לנזק מכני קיצוני.
תהליך הייצור מפחית עוד יותר את הסיכון. במהלך ההרכבה, צינורות חום נאטמים בוואקום, מה שממזער את הלחץ הפנימי ומבטיח שכל פריצה לא תגרום לריסוס בלחץ גבוה. סביר הרבה יותר שצינור חום ייכשל תרמית - על ידי אובדן קיבולת עקב ייבוש או נזק לפתיל - מאשר מכנית.
נחושת אינה קלה, כך שההנחה מובנת. מעצבים מהססים לעתים קרובות כאשר הם עובדים עם מערכות רגישות למשקל כמו כטב"מים, מכשירים ניידים או מכשירים לבישים רפואיים. אבל הנחה זו מתעלמת מהאופן שבו משתמשים בצינורות חום.
בעוד שצינורות חום עשויים מתכת, הם חלולים ובעלי דפנות דקות מאוד. המסה הכוללת שלהם לרוב קטנה בהרבה מזו של מפזרי חום מוצקים או צלעות חום צפופות שהם מחליפים. צינור חום מנחושת עשוי להוסיף רק כמה גרמים תוך פיזור חום יעיל יותר על פני שטח גדול יותר.
ביישומים רבים, שימוש בצינורות חום מאפשר ביטול של אלמנטים כבדים יותר - כמו בלוקי נחושת עבים, מאווררים מרובים או פרופילים מגושמים. על ידי העברת חום יעילה לאזורים עם זרימת אוויר טובה יותר או יותר מקום, צינורות חום מאפשרים שימוש ברכיבי אלומיניום קלים יותר או מארזים קטנים יותר.
לדוגמה, בסמארטפונים ובטאבלטים, תאי אדים וצינורות חום שטוחים הם כיום סטנדרט. יעילותם המבנית ומשקלם הנמוך הפכו אותם לחיוניים באיזון עומס תרמי עם עובי מינימלי.
פשרה זו הופכת לטובה עוד יותר כשלוקחים בחשבון את הביצועים. משקל נמוך יותר עם ביצועים תרמיים טובים יותר אינו פשרה - זהו שדרוג.
זוהי אחת מאי ההבנות העקשניות ביותר. אנשים מדמיינים לעתים קרובות צינור חום שעובד כמו צינור חד-כיווני - חם בקצה אחד, קר בקצה השני. בעוד שפתרונות תרמיים רבים אכן מסדרים צינורות בצורה זו, זו אינה מגבלה עיצובית.
חום עובר בתוך הצינור מכל אזור חם יותר לכל אזור קר יותר. הפתיל והנוזל שבתוכו משתרעים לכל אורכו, ומאפשרים זרימה רב-כיוונית. כל עוד יש גרדיאנט תרמי, הצינור מעביר חום.
בפועל, משמעות הדבר היא שצינורות חום יכולים לספוג חום בכל מקום לאורך גופם ולשחרר אותו בכל מקום שבו הטמפרטורה נמוכה יותר. גמישות זו מאפשרת למתכננים לפזר, להעביר או אפילו לאחסן חום בסידורים מורכבים.
תמצאו דוגמאות בהן צינורות חום כפופים ללולאות או משובצים בגופי חום כאלמנטים מישוריים. במקרים כאלה, הצינור לא רק מעביר חום מנקודה א' לנקודה ב' - הוא מפזר אותו לרוחב על פני משטח או מבנה. זה משפר באופן דרמטי את האחידות התרמית.
גם כיוון החימום אינו מהווה מכשול. צינורות חום מודרניים, במיוחד אלו עם פתילות מסונטרות או מחורצות, פועלים כמעט בכל כיוון פיזי - אפילו אנכית כנגד כוח הכבידה - מכיוון שכוחות נימיים מניעים את החזרת הנוזל המעובה.

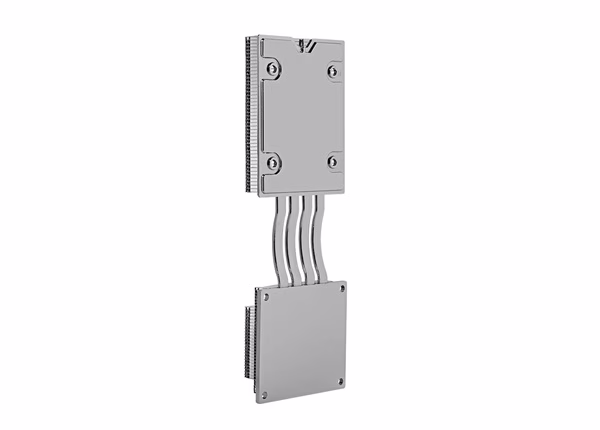

תאי אדים מצוינים בפיזור חום בשני מימדים. עם זאת, הם אינם האפשרות היחידה. מכלולי צינורות חום מעוצבים היטב יכולים להשיג ביצועים מישוריים דומים, במיוחד כאשר צינורות מרובים מוטמעים ומעוצבים כך שיתאימו לבסיס שטוח או מעוצב.

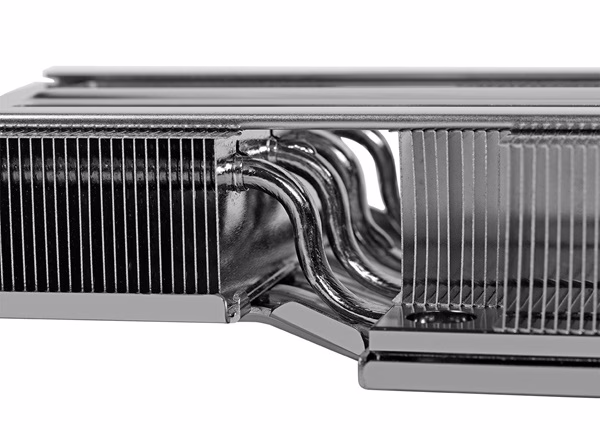

כיפוף צינור חום אינו פוגע בפונקציונליות שלו. מהנדסים מתכננים באופן קבוע עיקולים מותאמים אישית, כיפופי U או מקטעים שטוחים בצינורות חום כדי להבטיח מגע וכיסוי אופטימליים. זה מאפשר לצינורות חום להתנהג באופן דומה לתאי אדים תוך מתן עמידות מכנית גבוהה יותר ועלויות ייצור נמוכות יותר.
במערכות קומפקטיות, זה חשוב. תאי אדים יכולים להיות עדינים - במיוחד ביישומים הדורשים לחץ במהלך ההרכבה. צינורות חום מציעים חוזק מבני וגמישות, מה שמקל על הטיפול בהם ושילובם בסביבות קשות.
כמו כן, כאשר צינורות חום מוטמעים בבסיסי אלומיניום או מוערמים במערכים, הם מפזרים חום בצורה יעילה מספיק כדי להחליף תאי אדים ברוב היישומים שאינם דקים במיוחד. ההחלטה אינה תמיד קשורה לביצועים - אלא להתאמת גיאומטריה, חוזק ועלות לאילוצי המערכת.
הרעיון שצינורות חום דורשים טמפרטורות רתיחה נובע מאי הבנה. נכון שהם פועלים באמצעות שינוי פאזה - נוזל לאדים וחזרה - אבל זה לא אומר שהנוזל שבפנים חייב להרתיח ב-100 מעלות צלזיוס.
הלחץ הפנימי בצינור חום אטום נמוך יותר מהלחץ האטמוספרי. זה משנה את נקודת הרתיחה של נוזל העבודה. לדוגמה, מים בתוך צינור חום עשויים להתאדות בטמפרטורה של 30-40 מעלות צלזיוס בהתאם לרמת הוואקום. זה הופך את צינורות החום לתקינים גם ביישומים עם עליות טמפרטורה מתונות.
כל עוד יש הפרש טמפרטורות בין קצה אחד לשני, צינור החום יפעל. היעילות עשויה להשתנות בהתאם לשיפוע התרמי, אך צינורות חום אינם זקוקים לטמפרטורות קיצוניות כדי להתחיל לפעול.
סף הפעלה נמוך זה הוא בדיוק מה שהופך אותם לאטרקטיביים במערכות ללא מאוורר, עיצובים חסכוניים באנרגיה ויישומי קירור פסיביים. דלתאות קטנות - 5°C או פחות - עדיין יכולות לתמוך בהעברת חום שימושית.
דאגה נפוצה נוספת היא קפיאה של הנוזל הפנימי. בעוד שצינורות חום מבוססי מים אכן קופאים מתחת ל-0 מעלות צלזיוס, זה לא הופך אותם לחסרי תועלת.
ראשית, הקפאה אינה פוגעת בצינור עצמו. נוזל העבודה מורשה להתרחב מעט במהלך ההתמצקות, ורוב העיצובים עומדים במחזורי הקפאה-הפשרה חוזרים ונשנים ללא קרע או התדרדרות.
שנית, נוזלים חלופיים כמו אמוניה, מתנול או אצטון מרחיבים את טווח התפקוד הרבה מתחת ל-60°C-. נוזלים אלה נבחרים על סמך סביבת היעד, חומרי הרכיבים ואילוצי הבטיחות.
בנוסף, ביישומים כמו תקשורת או תעופה וחלל, ניתן לתכנן צינורות חום עם מנגנוני הפעלה משולבים או מערכות חימום היברידיות כדי להבטיח פעילות תרמית גם בתנאים מתחת לאפס.
למעשה, צינורות חום רבים המשמשים בלוויינים או רחפנים בגובה רב מותאמים במיוחד לתנודות טמפרטורה קשות וחשיפה לוואקום. עם שילוב נוזל-מתכת הנכון, הם פועלים בכמה מהסביבות התרמיות הקיצוניות ביותר שניתן להעלות על הדעת.
בעוד שלצינורות חום עשויה להיות עלות יחידה גבוהה יותר מאשר רכיבים מתכתיים פשוטים, הם לעיתים קרובות מפחיתים את העלות הכוללת של פתרון הקירור.
על ידי שיפור העברת החום, הם מאפשרים מאווררים קטנים וזולים יותר או שימוש באלומיניום במקום נחושת. הם מפחיתים את הצורך במארזים מוגזמים, מפחיתים כשלים הנגרמים כתוצאה תרמית ומשפרים את יעילות האנרגיה על ידי מזעור התחממות יתר.
במקרים מסוימים, שימוש בצינור חום מונע לחלוטין את הצורך בקירור אקטיבי. משמעות הדבר היא שאין חלקים נעים, אין רעש והרבה פחות דאגות תחזוקה.
בנוסף, תוחלת החיים הארוכה שלהם - לעתים קרובות 10-20 שנים - משמעותה פחות זמן השבתה ופחות החלפות. כאשר מסתכלים עליהם כחלק ממערכת ולא כרכיב בודד, צינורות חום מספקים החזר השקעה מצוין כמעט בכל מדד.
צינורות חום אינם רק גשרים תרמיים - הם מאפשרי תכנון. הערך האמיתי שלהם טמון באופן שבו הם משחררים יעילות, מצמצמים את גודל המערכת, מפחיתים את המורכבות ומגדילים את שולי הביצועים.
הם פועלים באופן פסיבי, אינם צורכים חשמל ופועלים בשקט. מוליכותם התרמית האפקטיבית עולה על מתכות מוצקות פי 10 עד פי 200, תלוי בתכנון. משמעות הדבר היא לא רק סילוק חום מהיר יותר, אלא גם פיזור טמפרטורה אחיד יותר, החיוני לבטיחות ולאמינות לטווח ארוך.
בין אם הם משובצים בגוף קירור, שטוחים לשימוש במכשירים ניידים, או מפותלים סביב אלקטרוניקה רגישה, צינורות חום מאפשרים למתכננים לבנות מערכות דקות, שקטות וקרירות יותר עם פחות פשרות.
לא כל צינורות החום זהים. יצרנים מציעים מגוון רחב של תצורות מותאמות אישית כדי להתאים לצרכים שונים.
יכולת הסתגלות זו פירושה שצינורות חום אינם פתרון קבוע - הם ארגז כלים. וכאשר הם משולבים עם מידול תרמי מדויק, ניתן לשלב אותם בצורה חלקה בעיצובים חדשים או בשיפורים ללא עיצובים מחדש יקרים.
מערכות קירור של צינורות חום לעיתים קרובות אינן מוערכות כראוי עקב הנחות מיושנות או פשטניות מדי. אך ככל שמורכבות המכשירים עולה ותקציבי התרמיה מצטמצמים, גמישות התכנון ואמינות הביצועים חשובות יותר מתמיד. רבות מהמגבלות הנתפסות של צינורות חום התגברו זה מכבר באמצעות הנדסה וייצור מתקדמים.
אם אתם מפתחים מערכת אלקטרונית קומפקטית או בעלת ביצועים גבוהים, בחינה מחודשת של שילוב צינורות חום עשויה לחשוף הזדמנויות עיצוב שלא שקלתם. לקבלת תמיכה מותאמת אישית ופתרונות הנדסיים, אל תהססו לפנות אלינו בכתובת [מוגן בדוא"ל].
