A
heatpipe
è un tubo di rame sigillato che è sotto vuoto e può trasferire rapidamente il calore lontano dalla fonte. L'elevata conduttività termica consente al tubo termico di trasferire e dissipare il calore in una posizione più comoda attraverso un'azione capillare. Questo effetto è simile a quando si mette un tovagliolo di carta nel caffè e si osserva il fluido che risale lungo il tovagliolo di carta. I tubi di calore sono disponibili in varie forme e dimensioni. Possono essere piatti o rotondi e possono essere formati per adattarsi alla maggior parte dei contorni.
Siamo un leader
produttore di dissipatori di calore heatpipe
con anni di esperienza nella progettazione e produzione di sistemi di raffreddamento di alta qualità per dispositivi elettronici.

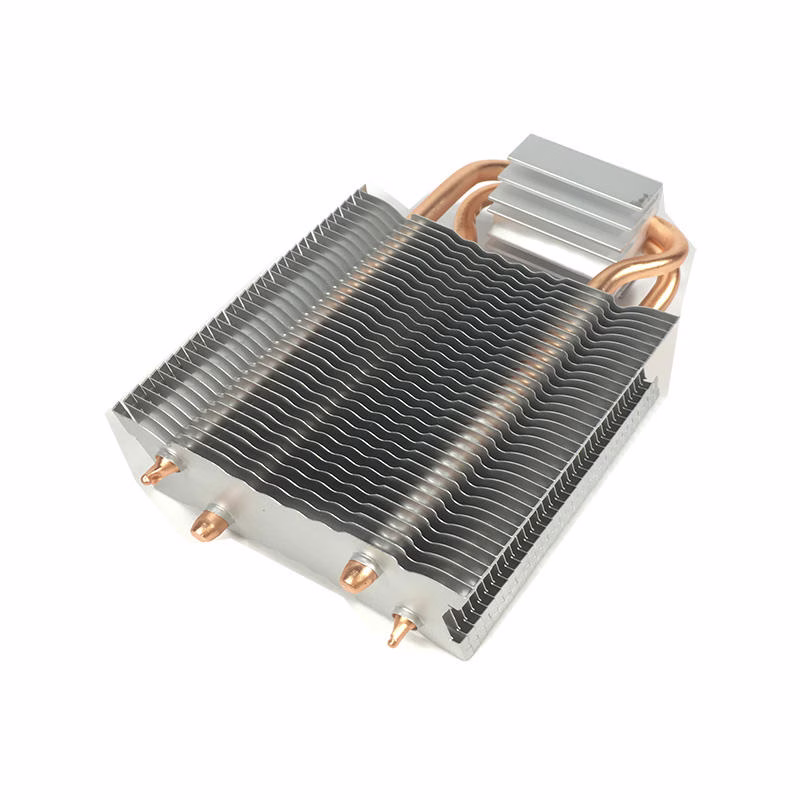

Un dissipatore di calore a tubi di calore in rame è un dispositivo di raffreddamento utilizzato nei dispositivi elettronici per dissipare il calore generato dai componenti. I tubi di calore sono realizzati in rame perché la loro elevata conduttività termica consente un efficiente trasferimento di calore. Un dissipatore di calore a tubi di calore è un tubo di rame sigillato con una piccola quantità di fluido di lavoro all'interno. Quando il calore del componente elettronico viene applicato a un'estremità del tubo termico, il fluido di lavoro evapora e viaggia verso l'altra estremità, dove condensa e rilascia calore. Questo processo consente un'efficace dissipazione del calore e aiuta a prevenire il surriscaldamento del dispositivo elettronico. I dissipatori di calore a tubi di calore in rame sono ampiamente utilizzati in varie applicazioni, inclusi computer, laptop e altri dispositivi elettronici.
L'uso di un heatpipe per la gestione termica è una tecnologia collaudata e ampiamente applicata. Il concetto moderno di un tubo termico guidato da capillari è stato il primo a
inventato da General Motors
nel 1962. La NASA successivamente adattò e sviluppò ulteriormente questo concetto. I tubi di calore sono diventati comuni in alcuni dei sistemi elettronici odierni. I computer, i tubi lungo la Trans-Alaska Pipeline, i reattori nucleari, i dispositivi elettronici sensibili al calore a bordo dei satelliti e della Stazione Spaziale Internazionale, fanno tutti affidamento sui tubi di calore per gestire la produzione termica in modo efficace.
COSTRUZIONE DEL TUBO DI CALORE
Un heatpipe è costruito utilizzando un tubo metallico sigillato sotto vuoto parziale. All'interno del tubo di calore in rame è presente un rivestimento interno di stoppino che funge da materiale capillare per una piccola quantità di fluido. Quando il calore viene applicato alla superficie del tubo di calore nella regione dell'evaporatore, il fluido viene riscaldato e poiché è sotto vuoto è più facile trasformarlo in vapore. Questo cambiamento di fase da fluido a vapore crea pressione. All'aumentare della pressione, il vapore fluirà naturalmente nella sezione più fredda del tubo di calore. Il calore viene quindi rilasciato quando il vapore si condensa nuovamente in un fluido. Il fluido rifluirà quindi nella regione calda, dove il ciclo si ripeterà mentre il calore viene applicato a quella sezione.
Molti fluidi possono essere utilizzati negli heatpipe come transizione di fase. Nella maggior parte delle applicazioni, l'acqua deionizzata viene selezionata come fluido di lavoro a causa del suo elevato calore latente, tensione superficiale, conduttività termica e temperatura di ebollizione. La pressione negativa del vuoto all'interno dei tubi di calore consente all'acqua di bollire e trasformarsi in vapore a temperature più basse del normale. Lo stoppino interno può variare a seconda dell'applicazione e dell'orientamento del dispositivo di raffreddamento. I tre metodi più comuni sono:
