Heatpipes und Vapor Chambers verstehen: Die Zukunft des Wärmemanagements

Im Bereich des Wärmemanagements haben sich Heatpipes und Dampfkammern als entscheidende Technologien herausgestellt, insbesondere bei der Kühlung moderner elektronischer Komponenten. Da elektronische Geräte immer kompakter und leistungsfähiger werden, steigt die Nachfrage nach effizienten Wärmeableitungssystemen. In diesem Artikel wird erläutert, wie Heatpipes und Dampfkammern funktionieren, welche Anwendungen sie bieten und welche Vorteile sie gegenüber herkömmlichen Kühlmethoden bieten.

Wie funktionieren Heatpipes?

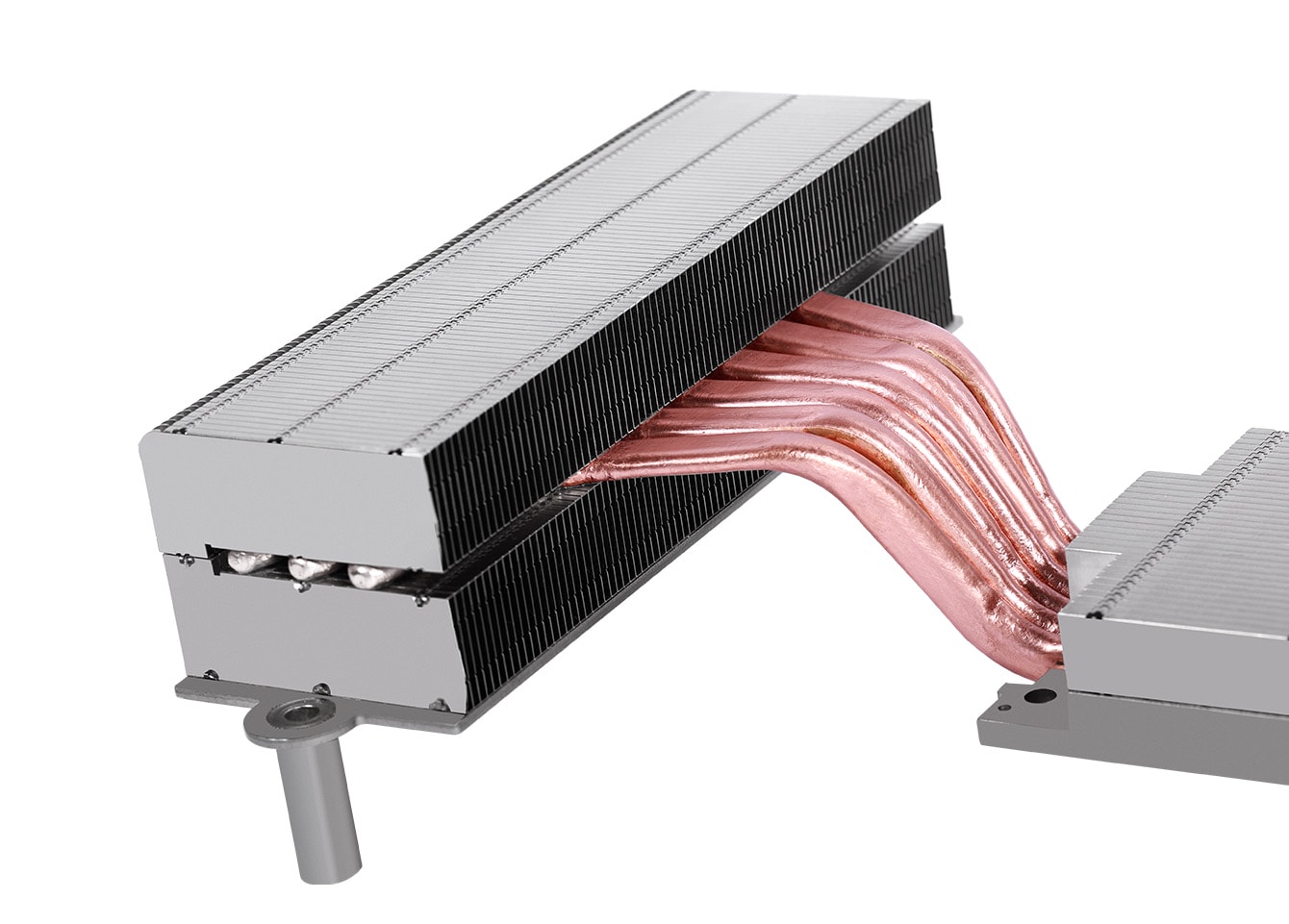

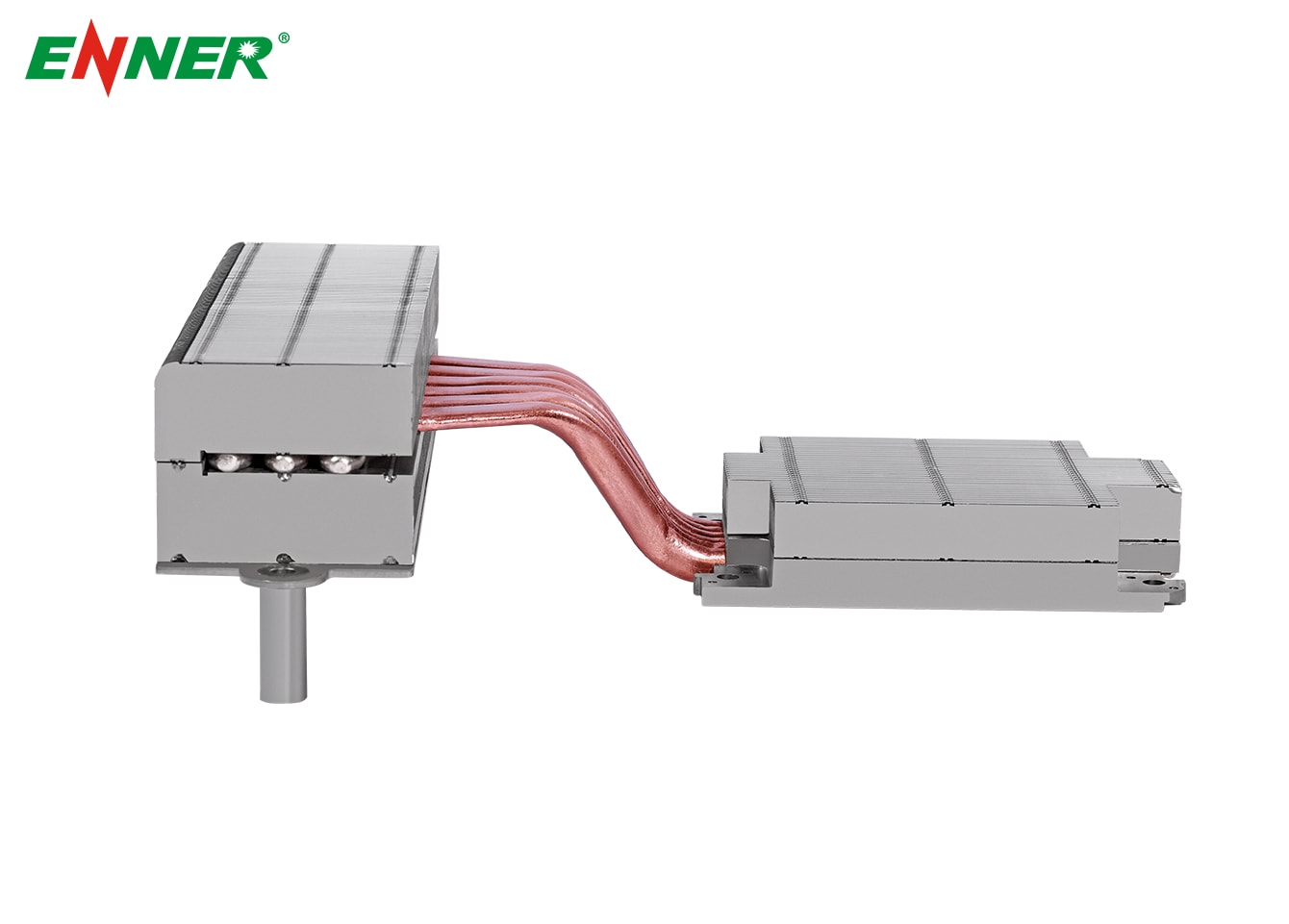

Wärmerohre sind passive Wärmegeräte, die Wärme effizient übertragen. Sie bestehen aus drei wesentlichen Komponenten – einem vakuumversiegelten Gehäuse, einer Dochtstruktur und einem Arbeitsfluid – und nutzen das Prinzip des Phasenwechsels, um Wärme von einem Bereich in einen anderen zu übertragen.

Die Grundprinzipien

1. Verdampfung: Wenn Wärme auf das Wärmerohr ausgeübt wird, absorbiert das darin enthaltene Arbeitsfluid (normalerweise deionisiertes Wasser) diese Wärme und verdampft zu Dampf.
2. Transport: Der Dampf bewegt sich in Richtung eines kühleren Bereichs des Wärmerohrs, der sich normalerweise in der Nähe von Kühlrippen oder einem Kühlkörper befindet.
3. Kondensation: Wenn der Dampf den kühleren Bereich erreicht, gibt er Wärme ab und kondensiert wieder zu einer Flüssigkeit.
4. Rückführung: Die Flüssigkeit wird durch Kapillarwirkung zur Wärmequelle zurückgeführt. Dies wird durch die Dochtstruktur an der Innenseite des Rohrs erleichtert. Dieser Zyklus setzt sich fort, solange Wärme zugeführt wird.

Konfigurationen und Größenvarianten

Wärmerohre gibt es in verschiedenen Größen, typischerweise mit einem Durchmesser von 2 mm bis 12 mm. Sie können auch abgeflacht oder gebogen werden, sodass sie in enge Räume moderner elektronischer Designs passen. Die Dicke und Porosität der Dochtstruktur kann angepasst werden, um die Wärmeleistung zu optimieren und die maximale Leistungsbelastbarkeit (Qmax) anzupassen.
Beispielsweise können Wärmerohre mit größerem Durchmesser mehr Wärme transportieren, und Qmax ist additiv – zwei Rohre können die doppelte Leistung eines Rohrs bewältigen. Das Biegen eines Wärmerohrs oder der Betrieb in großen Höhen kann jedoch dessen Effizienz verringern.

Dampfkammern: Der nächste Schritt

Dampfkammern funktionieren nach dem gleichen Prinzip wie Heatpipes, sind aber für umfangreichere Anwendungen konzipiert. Sie können Wärme über eine größere Oberfläche verteilen und sind daher ideal für die Wärmeableitung von Hochleistungs-CPUs und -GPUs. Ein wesentlicher Unterschied liegt in ihrem Seitenverhältnis – Vapor Chambers können viel flacher sein, mit Breite-Höhe-Verhältnissen von bis zu 60:1.

Typische Konfigurationen

• Slice-Kammern: Diese bestehen aus abgeflachten Kupferrohren mit inneren Strukturen für eine verbesserte Dochtwirkung.
• Standard-Dampfkammern: Sie bestehen aus zwei Kupferplatten, die eine Dochtstruktur umschließen, und sorgen für eine robuste Wärmeverteilung über ihre Oberflächen.
• Ultradünne Kammern: Sie werden aus geätzten Kupferblechen hergestellt, sind leicht und effizient für kompakte Designs.

Bedeutung von Heatpipe- und Vapor-Chamber-Technologien

Moderne elektronische Komponenten erzeugen eine immer höhere thermische Leistung und Leistungsdichte. Herkömmliche Kühlmethoden wie Kühlkörper aus massivem Metall reichen oft nicht aus, um diese Wärme effizient abzuleiten. Wärmerohre und Dampfkammern erhöhen die Wärmeleitfähigkeit drastisch – bis zu 6,000 W/(mK) – im Vergleich zu massivem Kupfer (400 W/(mK)) oder Aluminium (200 W/(mK)). Diese außergewöhnliche Wärmeleistung ist für die Beherrschung der Wärmeabgabe dicht gepackter Mikrochips unerlässlich.

Wichtigste Vorteile

1. Hohe Wärmeleitfähigkeit: Wärmerohre können Wärme viel effizienter leiten als feste Materialien und ermöglichen so eine effektive Kühlung in engen Räumen.
2. Flexibilität: Sie können in verschiedenen Formen und Größen gestaltet werden und eignen sich daher für Anwendungen mit begrenztem Platz.
3. Verbesserte Kühlkörpereffizienz: Durch den Transport von Wärme in nicht ausgelastete Bereiche eines Kühlkörpers verbessern Wärmerohre die Gesamtkühlleistung.
4. Langlebigkeit: Da keine beweglichen Teile vorhanden sind und die Abnutzung minimal ist, können Wärmerohre eine Betriebslebensdauer von 20 Jahren oder mehr haben.



Wann werden Heatpipes oder Vapor Chambers eingesetzt?

Wärmerohre und Dampfkammern sind insbesondere in folgenden Szenarien von Vorteil:

• Wärme muss über Entfernungen von mehr als 50 mm transportiert werden.
• Die Grundfläche eines Kühlkörpers ist deutlich größer als die Wärmequelle.
• Es gibt strenge Gewichtsbeschränkungen, die Kühlkörper aus massivem Kupfer nicht einhalten können.
• Die thermischen Anforderungen liegen bei geringer Luftzirkulation unter 40 °C.

Anwendungsbeispiele

Wärmerohre und Dampfkammern werden in vielen Branchen eingesetzt, von Unterhaltungselektronik und Computerhardware bis hin zu Luft- und Raumfahrt und Automobilsystemen. Sie sind für die Steuerung der Wärmeabgabe in Geräten wie Laptops, Spielekonsolen und sogar Satelliten unverzichtbar.

Fazit

Heatpipes und Vapor Chambers repräsentieren den neuesten Stand der Wärmemanagementtechnologie. Ihre Fähigkeit, Wärme durch Phasenwechselprozesse effizient zu übertragen, ermöglicht modernen elektronischen Geräten eine optimale Leistung bei gleichzeitiger Wahrung der thermischen Stabilität. Mit der Weiterentwicklung elektronischer Komponenten wird die Rolle dieser innovativen Kühllösungen immer wichtiger.
