Die Vapor-Chamber-Technologie (VC), auch bekannt als Vakuumkammer-Wärmespreizer, ist eine fortschrittliche Kühlmethode, die die Wärmeableitungseffizienz deutlich verbessern soll, insbesondere für Hochleistungskomponenten wie CPUs. Im Gegensatz zu herkömmlichen Heatpipes fügt die VC-Technologie eine großflächige Dampfkammer zwischen der CPU und der Kupfer-Heatpipe hinzu und verbessert so die Wärmeableitung von einem linearen „Rohr“-System zu einem flächendeckenden „Platten“-System. Dieser Übergang von „Linie“ zu „Ebene“ ermöglicht eine schnellere und gleichmäßigere Wärmeableitung und bietet eine effektive Lösung für die Kühlung von Geräten mit hoher Leistungsdichte.
Um die Bedeutung der VC-Technologie zu verstehen, ist es wichtig, sie mit den gebräuchlicheren Kupfer-Heatpipes zu vergleichen. Kupfer-Heatpipes werden zwar häufig für das Wärmemanagement in der Elektronik verwendet, übertragen die Wärme jedoch in eine lineare Richtung, was ihre Gesamteffizienz einschränkt. Die VC-Technologie hingegen wandelt diese lineare Wärmeübertragung in einen flächendeckenden Vorgang um und verbessert so die Wärmeleitung aus allen Richtungen.
Wenn das Kupfer-Heatpipe wie ein Bambusstab ist, dann ähnelt der VC eher einem Bambusfloß. Dieses größere „Floß“ bedeckt die CPU und das Kupfer-Heatpipe und verwandelt die gesamte Oberfläche in einen Wärmeleiter. Durch die Vergrößerung der Wärmeaustauschfläche sorgt der VC dafür, dass die Wärme schneller und gleichmäßiger aus den Hochtemperaturbereichen abgeführt wird.
Auf dem Markt sind heute mehrere Arten von VC-Wärmeverteilern erhältlich, wobei VCs auf Kupferbasis am häufigsten vorkommen:
Slice Chamber VC: Bei diesem Typ werden Kupferrohre abgeflacht und in das Innere eine Kapillarstruktur sowie ein Stützrahmen eingesetzt, der anschließend durch Schweißen auf beiden Seiten abgedichtet wird. Beispiel: Slice Chamber VC Heat Spreader.

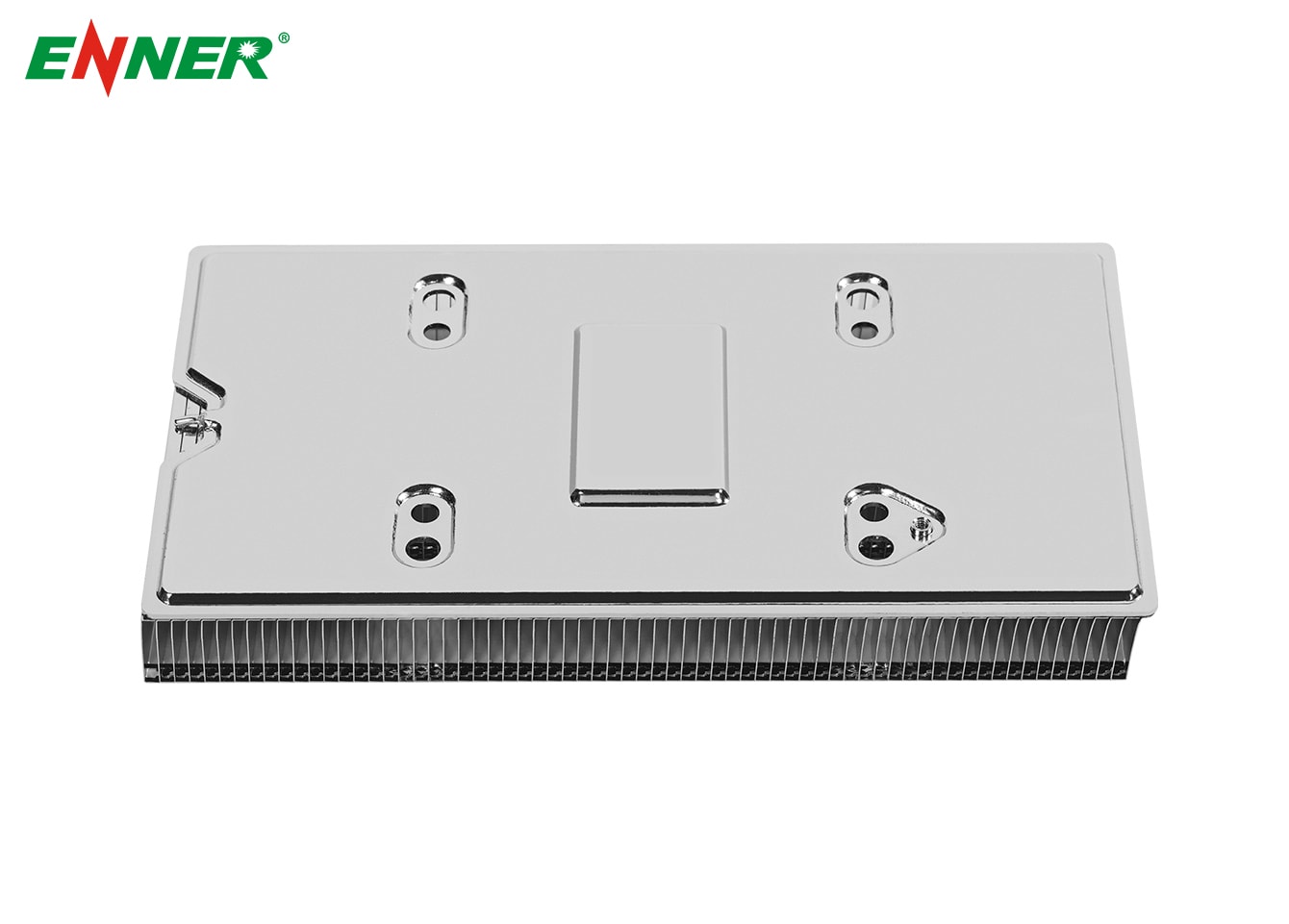

Herkömmlicher VC (großer VC): Besteht aus zwei Kupferplatten mit einer Kapillarstruktur und Stützsäulen in der Mitte. Die Platten sind an den Rändern zusammengeschweißt, um eine abgedichtete Kammer zu bilden. Beispiel: Großer VC-Wärmeverteiler.
Ultradünner VC: Wird normalerweise aus dünnen Kupferblechen hergestellt, die geätzt und mit einer gesinterten Netzstruktur kombiniert und dann entlang des Umfangs verschweißt werden, um einen ultradünnen Wärmeverteiler zu bilden. Beispiel: Ultradünner Wärmeverteiler.
Der VC-Kühlmechanismus beinhaltet einen Phasenwechselprozess, der Wärme effektiv von der Wärmequelle zum Kühlkörper überträgt. Hier ist eine schrittweise Aufschlüsselung der Funktionsweise einer Dampfkammer:
Wärmeabsorption: Die Basis der Dampfkammer ist an die Wärmequelle angeschlossen, z. B. eine CPU, wo die Wärme die Flüssigkeit im Inneren des VC verdampft. Die Wärme von der Quelle verwandelt die Flüssigkeit, oft gereinigtes Wasser, unter Vakuumbedingungen (weniger als 104 Torr oder weniger) in Dampf.
Wärmeleitung: Der Dampf bewegt sich durch die Vakuumkammer, unterstützt durch das innere Kupfernetz oder die gesinterte Dochtstruktur, und überträgt die Wärme schnell auf die kühleren Bereiche der Kammer.
Kondensation und Wärmeableitung: Der Dampf erreicht die obere Kältequelle des Wärmeverteilers, wo er seine Wärme abgibt und wieder in flüssige Form kondensiert. Dieser Phasenwechsel entfernt effizient Wärme aus dem System und kühlt den Dampf und die Kammer.
Flüssigkeitsrückführung und erneute Verdampfung: Die kondensierte Flüssigkeit gelangt durch Kapillarwirkung durch die internen Mikrostrukturen, wie Kupfergeflecht oder Dochtkanäle, zur Wärmequelle zurück. Dieser Vorgang wird dann in einer Endlosschleife wiederholt, wodurch eine effiziente Wärmeableitung aus dem System gewährleistet wird.
Innen ist die Dampfkammer mit einer Schicht Kapillarstruktur entlang ihrer Wände versehen, die normalerweise aus gesintertem Kupfer oder Kupfergeflecht besteht. Die Kammer wird evakuiert, um ein Vakuum zu erzeugen, und eine kleine Menge Flüssigkeit wird in die versiegelte Kammer eingespritzt. Bei Wärmezufuhr verdampft die Flüssigkeit im Inneren und gelangt in die kühleren Bereiche der Kammer. Beim Abkühlen kondensiert der Dampf wieder in flüssige Form, die dann über das Kapillarnetz zur Wärmequelle zurückkehrt. Dieser Zyklus wiederholt sich und verteilt die Wärme effektiv von der Wärmequelle zum Kühlbereich.
Überlegene Wärmeableitung: Die Fähigkeit des VC, Wärme in mehrere Richtungen und über eine große Oberfläche zu übertragen, macht ihn weitaus effizienter als herkömmliche Wärmerohre, die Wärme nur in eine Richtung leiten können.
Schnellere Kühlung: Die große Wärmeaustauschfläche des VC ermöglicht eine schnelle Wärmeableitung und verhindert so die Bildung von Hotspots auf der CPU oder GPU, was wiederum die Lebensdauer der Komponenten verlängert.
Kompaktes Design: VC-Kühlverteiler sind oft dünner als Wärmerohre, sodass sie in Umgebungen mit beengten Platzverhältnissen verwendet werden können, beispielsweise bei ultradünnen Laptops oder kompakten Servern.
Höhere Wärmeleitfähigkeit: Durch Ausnutzung des Phasenwechselprozesses der Kühlflüssigkeit kann die VC-Technologie Wärme effektiver übertragen als herkömmliche Metallleiter, was zu einer verbesserten Gesamtleistung führt.
Die Vapor-Chamber-Kühltechnologie (VC) stellt einen bedeutenden Fortschritt bei Wärmemanagementlösungen dar. Ihre Fähigkeit, die Wärmeableitung über eine große Oberfläche mit hoher Effizienz zu bewältigen, macht sie ideal für moderne Hochleistungselektronik. Da die Wärmeabgabe in modernen CPUs, GPUs und Servern weiter steigt, wird die VC-Technologie schnell zur bevorzugten Lösung für ein effektives Wärmemanagement.
